PV3218T 信頼性の高い LED フレキシブルネオンソリューション

トップベンディングおよびトップライティング製品、Enhance 2835 または 5050 LED 内部、デュアルカラーシリコーン押出成形、UV および黄ばみ耐性、IP67 および塩霧耐性、L70B50 > 50,000 時間、UL 94 V-0、簡単な取り付けと再接続アクセサリ、最小曲げ半径12cm

特徴

トップベンディングおよびトップライティング製品

内部の 2835 または 5050 LED を強化

二色シリコン押出成形

紫外線や黄ばみに強い

IP67および塩霧耐性

L70B50 > 50,000時間

UL 94 V-0

アクセサリの取り付けと再接続が簡単

分。曲げ半径12cm

応用

特殊な線形照明器具用の照明エンジン

棚照明、冷凍庫およびクーラーの照明

建物とサインの輪郭照明

一般照明とカバー照明

船、ボート、トラックの輪郭照明

バスルーム、スパルームの照明

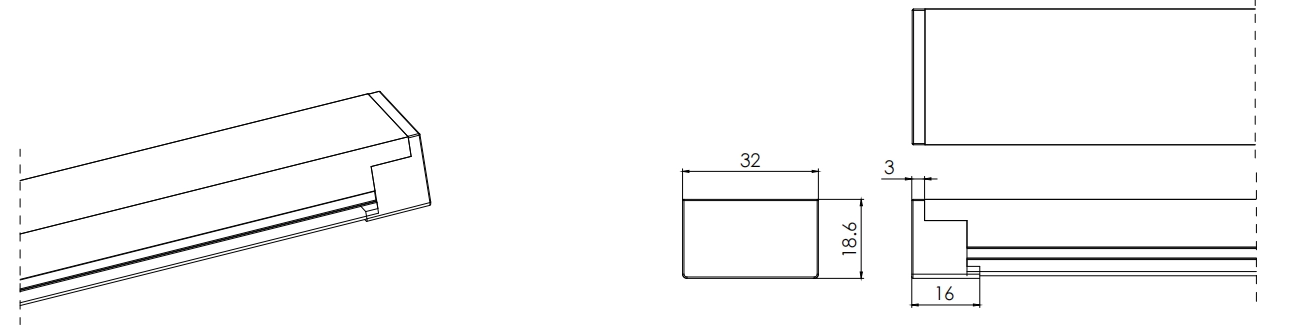

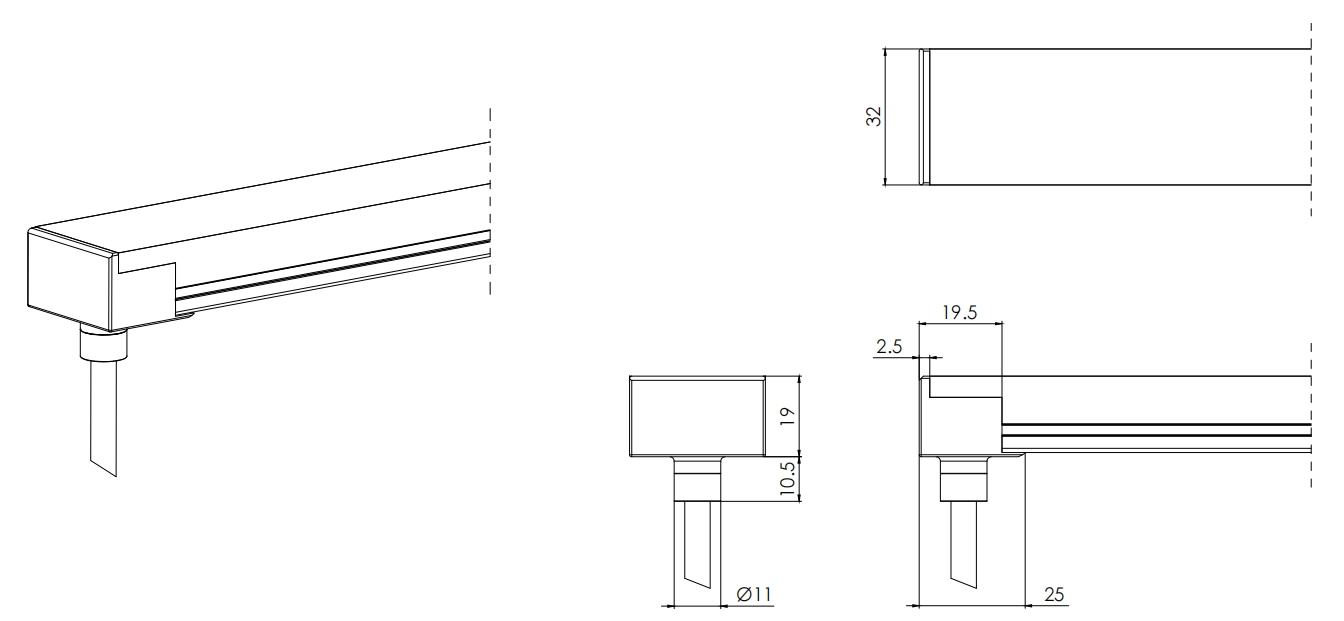

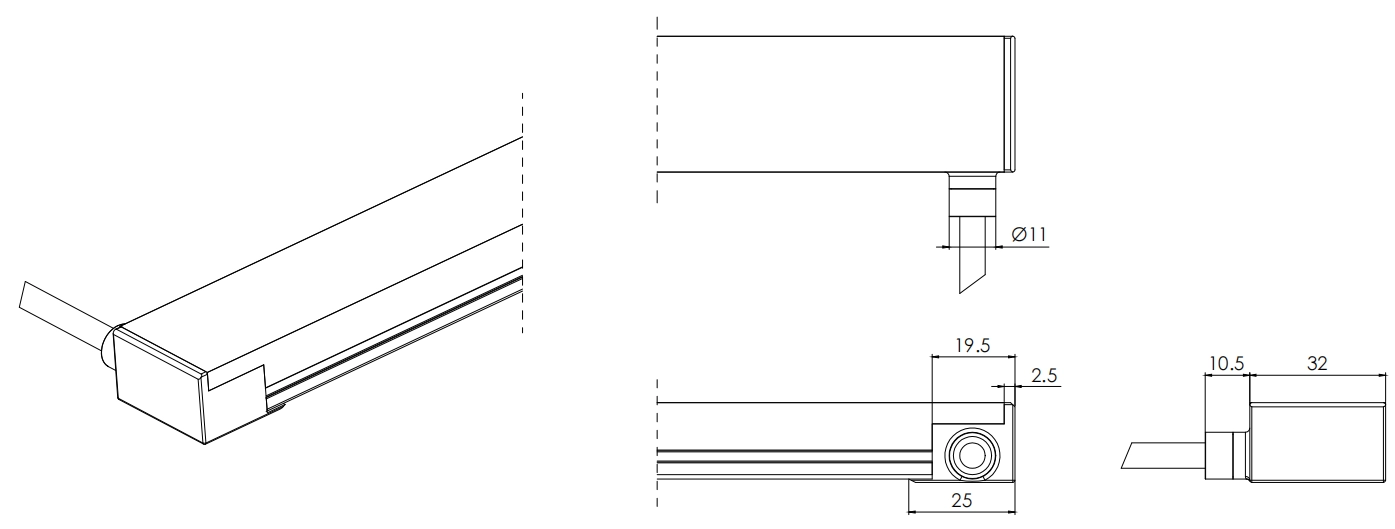

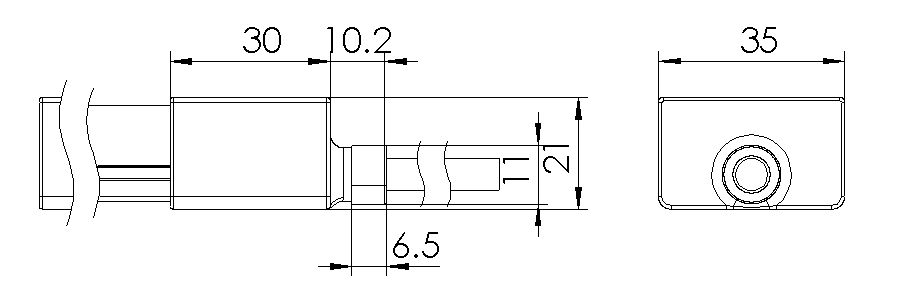

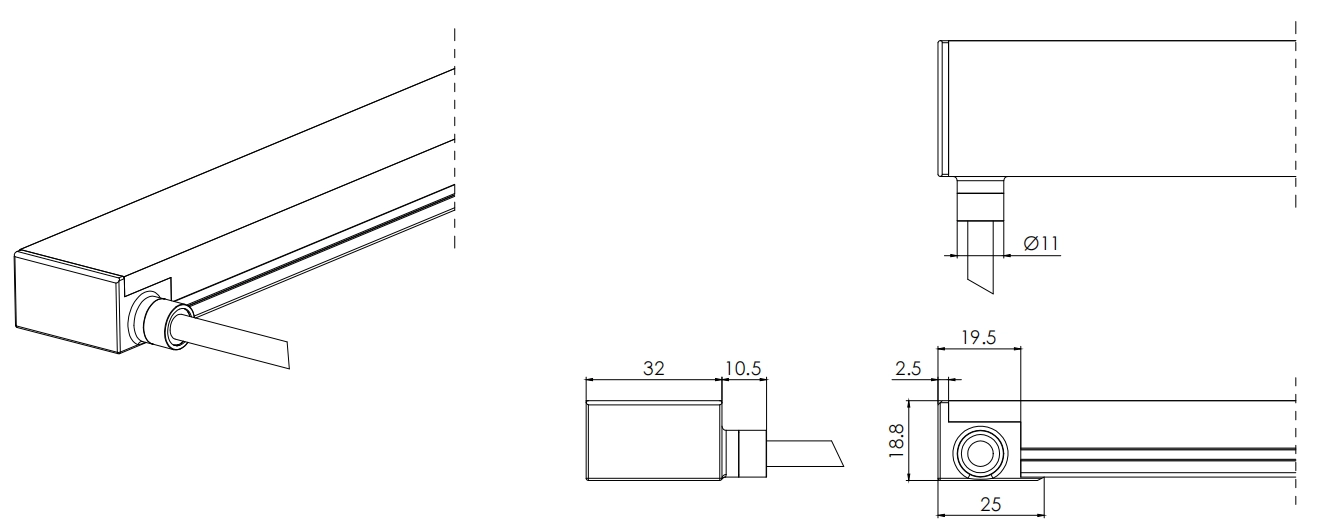

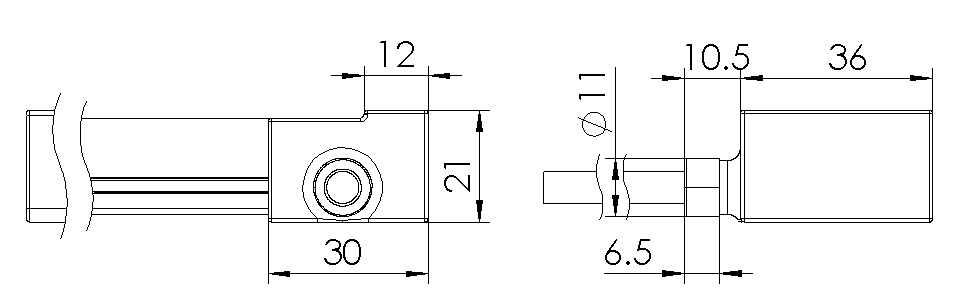

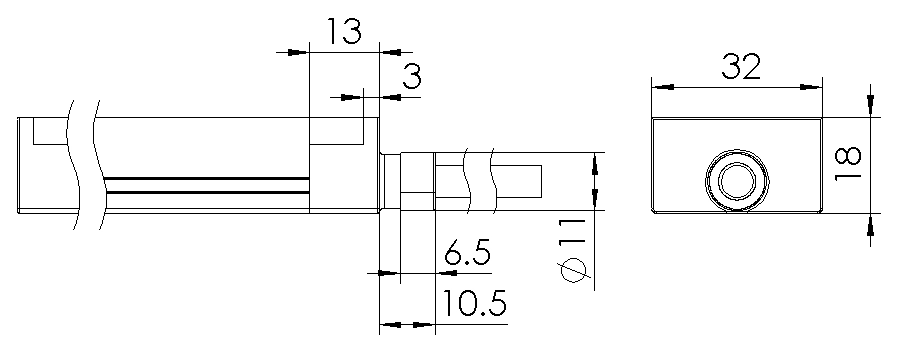

寸法と重量

注:

1.単位：mm

環境および使用条件

周囲温度範囲 (自由空気上の Ta)	-40℃～+55℃
使用（ケース）温度範囲（Tc）	-40℃～+65℃
保存温度範囲	-40℃～+85℃
IP等級	IP67
ESD保護	接触4KV、航空8KV

電気的パラメータ

アイテム	単色	TW	RGB	DMX RGB	RGBW	DMX RGBW
供給電圧範囲 (Vdc)	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0
典型的。メートルあたりの電力 (W)	24	24	24	14	24	17.8
1 メートルあたりの出力範囲 (W)	21.6～26.4	21.6～26.4	21.6～26.4	12.6～15.4	21.6～26.4	16～19.6
最大。シングルエンド電源入力の長さ (m)	5	5	5	5	5	5
最大。両端の電源入力の長さ (m)	10	10	10	10	10	10
1 メートルあたりの LED 数量 (個)	140	168+168	168	140	168	140
切断単位長さ(mm)	50	71.4	71.4	100	71.4	100
1メートルあたりのピクセル数	NA	NA	NA	10	NA	10
ICの種類	NA	NA	NA	SM18522	NA	SM18522

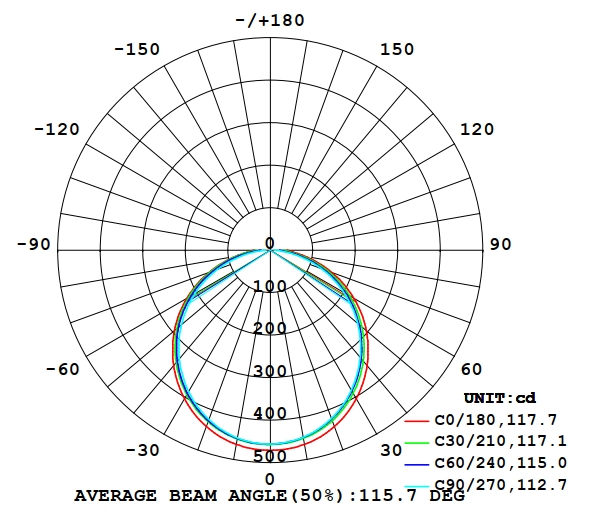

光学パラメータ (ta=25℃)

部品番号	比色パラメータ			典型的。光束 (lm/m)	典型的。効力(lm/W)
部品番号	色	価値	値の範囲	典型的。光束 (lm/m)	典型的。効力(lm/W)
単色	白	6500K	6000～7000K	1628年	68
	白	5000K	4800~5300K	1628年	68
	白	4000K	3800～4150K	1628年	68
	白	3000K	2950～3150K	1550	65
	白	2700K	2650～2850K	1473年	61
	白	6500K	6000～7000K	1415	59
	白	5000K	4800~5300K	1415	59
	白	4000K	3800～4150K	1415	59
	白	3000K	2950～3150K	1348	56
	白	2700K	2650～2850K	1280	53
TW	白	6500K	6000～7000K	1348	56
TW	白	2700K	2650～2850K	1280	53
RGB	赤	622.5nm	620~630nm	120	15
	緑	525nm	520～530nm	285	36
	青	467.5nm	465～475nm	70	9
	オールオン	/	/	475	20
DMX RGB	赤	622.5nm	620~630nm	68	12
	緑	525nm	520～530nm	160	28
	青	467.5nm	465～475nm	40	7
	オールオン	/	/	268	19
RGBW	赤	622.5nm	620~630nm	81	23
	緑	525nm	520～530nm	189	55
	青	467.5nm	465～475nm	51	15
	白	3000K	2950～3150K	276	80
	オールオン	/	/	597	43
DMX RGBW	赤	622.5nm	620~630nm	61	11
	緑	525nm	520～530nm	141	24
	青	467.5nm	465～475nm	38	7
	白	3000K	2950～3150K	206	36
	オールオン	/	/	446	25
