NW3020S 信頼性の高い LED フレキシブルウォールウォッシャーソリューション

サイドベンディングおよびトップライティング製品、ブランド LED オプション、シリコン + AL モジュラーハウジング、耐紫外線性 PC レンズ、屋外用途向け IP67、L70B50 > 50,000 時間、設置用のさまざまなアクセサリ、オプションのビーム角: 20°、30 °、45 °、60 °、20X45 °、20* Asy10°。曲げ半径10cm

特徴

サイドベンディングおよびトップライティング製品

ブランドLEDはオプション

シリコン+ALモジュラーハウジング

耐紫外線PCレンズ

IP67 屋外用途向け

L70B50 > 50,000時間

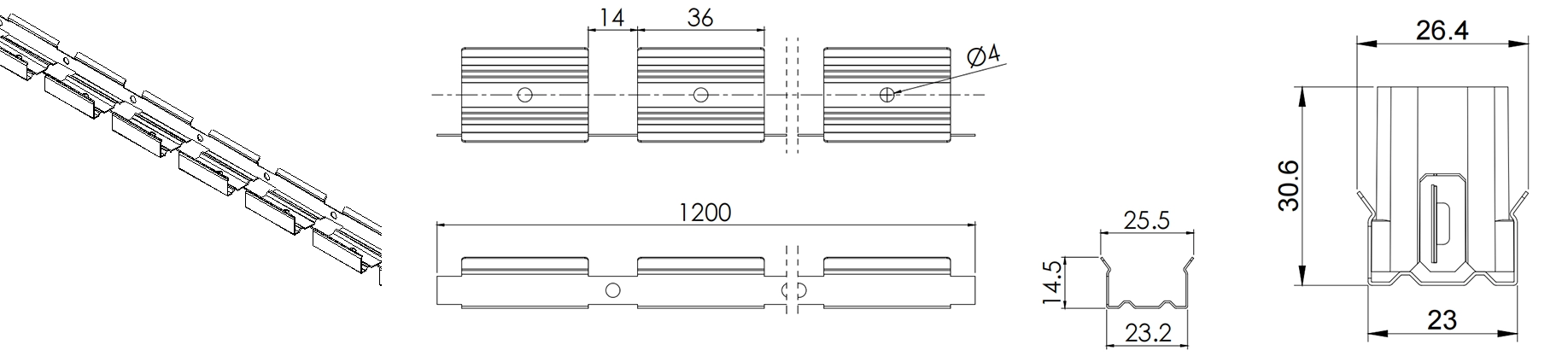

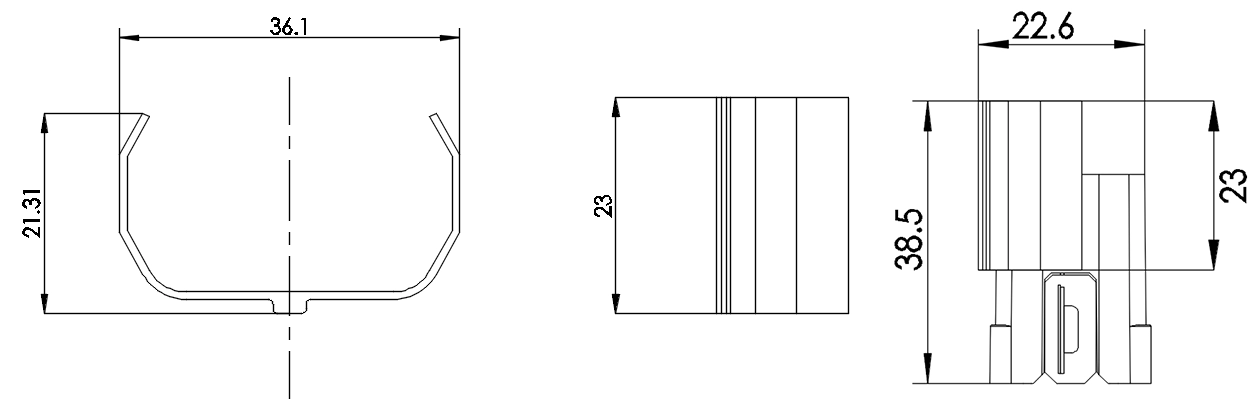

取り付け用の各種付属品

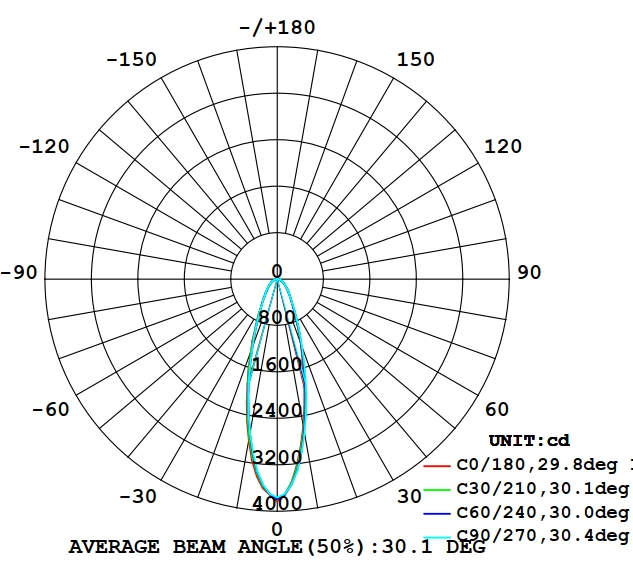

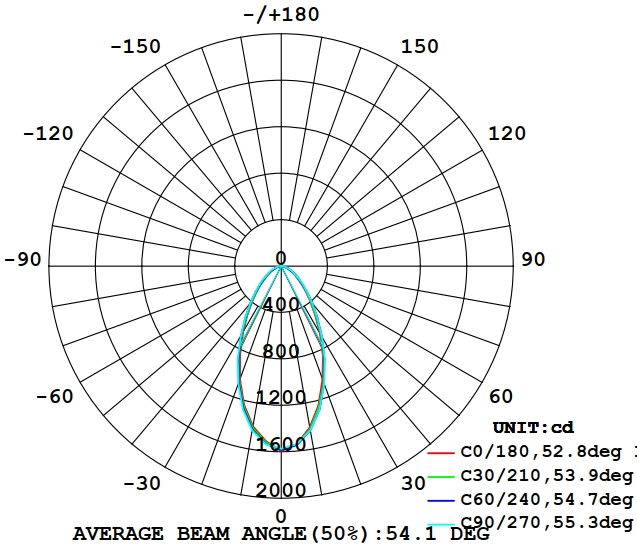

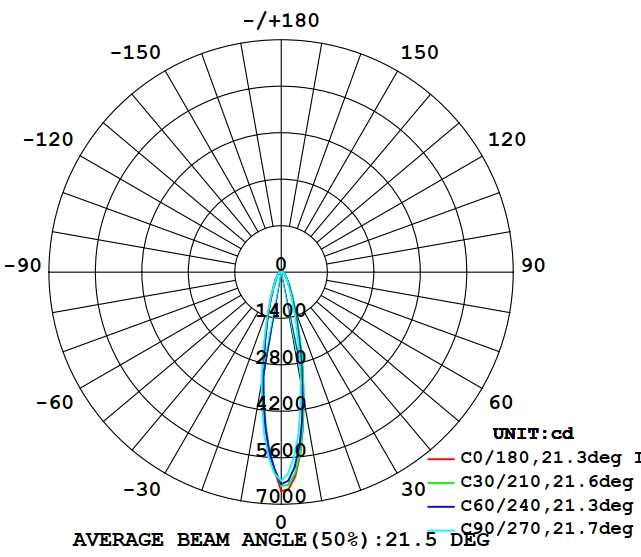

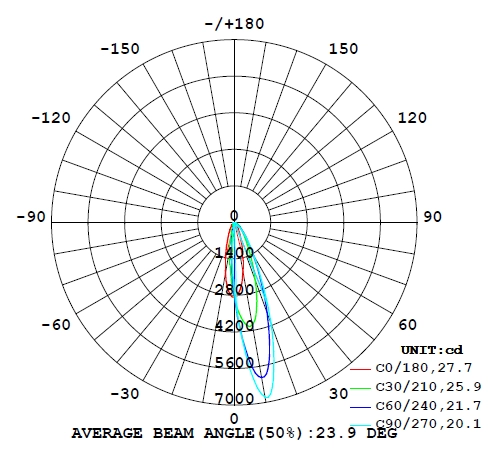

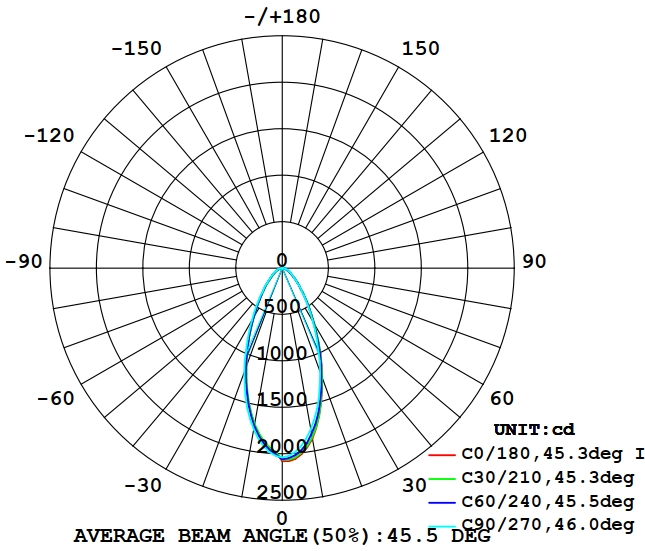

オプションのビーム角度: 20°、30 °、45 °、60 °、20X45 °、20* Asy10°。

分。曲げ半径10cm

応用

環状曲面建物ウォールワッシャー

不規則な曲橋ウォールワッシャー

ツリーラップ照明

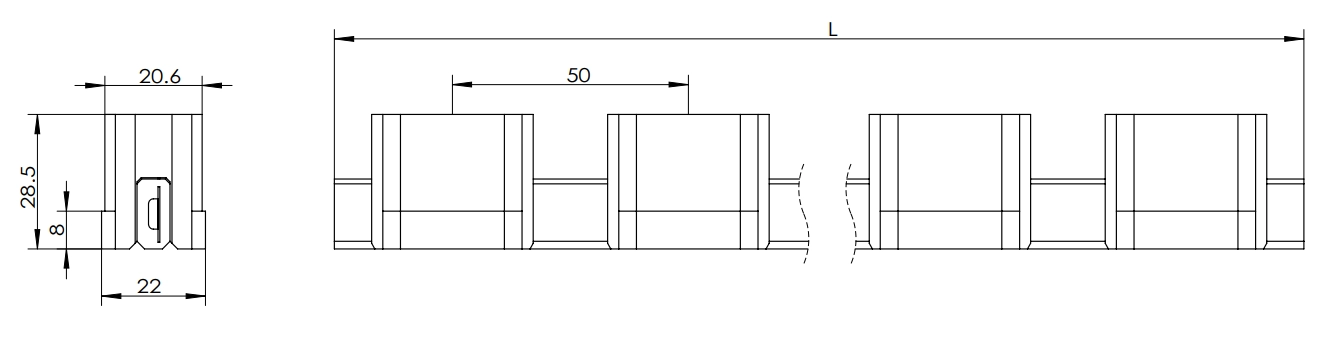

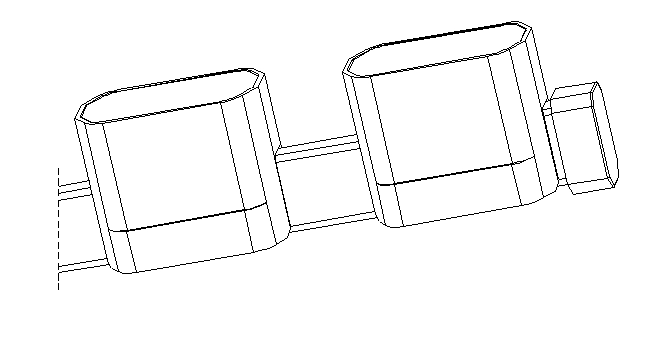

寸法と重量

注:

1.単位：mm

2.重量: 600g/m

環境および使用条件

周囲温度範囲 (自由空気上の Ta)	-40℃～+55℃
使用（ケース）温度範囲（Tc）	-40℃～+65℃
保存温度範囲	-40℃～+85℃
IP等級	IP67

電気的パラメータ

アイテム	単色		チューナブルホワイト		RGB		DMX RGB		RGBW		DMX RGBW
アイテム	24W	36W	24W	36W	24W	36W	24W	36W	24W	36W	24W	36W
供給電圧範囲 (Vdc)	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0
典型的。メートルあたりの電力 (W)	24	36	24	36	24	36	24	36	24	36	24	36
1 メートルあたりの出力範囲 (W)	21.6～26.4	32.4～39.6	21.6～26.4	32.4～39.6	21.6～26.4	32.4～39.6	21.6～26.4	32.4～39.6	21.6～26.4	32.4～39.6	21.6～26.4	32.4～39.6
ESD保護	接触4KV、航空8KV	接触4KV、航空8KV	接触4KV、航空8KV	接触4KV、航空8KV	接触4KV、航空8KV
最大。長さ(m)	4.8	4.8	4.8	4.8	4.8	4.8	4.8	4.8	4.8	4.8	4.8	4.8
1 メートルあたりの LED 数量 (個)	20	20	20 (2 IN 1)	20 (2 IN 1)	20	20	20	20	20	20	20	20
切断単位長さ(mm)	150	300	150	150	300	300	300	300	300	300	300	300
1ピクセルあたりの長さ(mm)	/	/	/	/	/	/	300	300	/	/	300	300
ICの種類	/	/	/	/	/	/	SM18522	SM18522	/	/	SM18522	SM18522

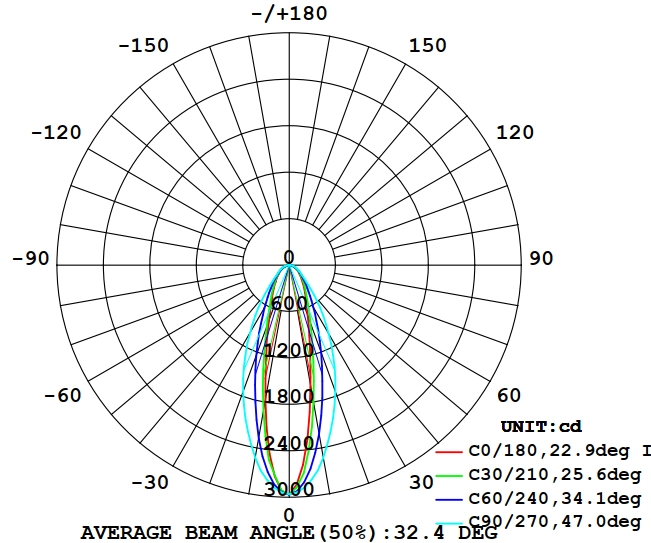

光学パラメータ

部品番号	比色パラメータ				典型的。光束 (lm/m)	典型的。効力(lm/W)
部品番号	色	価値	値の範囲	CRI	典型的。光束 (lm/m)	典型的。効力(lm/W)
シングルホワイト	白	6500K	6000～7000K	>80	1586年	66
	白	5000K	4800~5300K	>80	1586年	66
	白	4000K	3800～4150K	>80	1586年	66
	白	3000K	2950～3150K	>80	1510	63
	白	2700K	2650～2850K	>80	1435	60
	白	2400K	2300～2500K	>80	1363	57
	白	2200K	2150～2250K	>80	1295	54
	白	1800K	1750～1850K	>80	1230	51
TW	白	6500K	6000～7000K	>90	1348	56
	白	5000K	4800~5300K	>90	1348	56
	白	4000K	3800～4150K	>90	1348	56
	白	3000K	2950～3150K	>90	1284	53
	白	2700K	2650～2850K	>90	1219	51
	白	2400K	2300～2500K	>90	1158	48
	白	2200K	2150～2250K	>90	1100	46
	白	1800K	1750～1850K	>90	1045	44
TW	白	6500K	6000～7000K	>80	1586年	66
TW	白	2700K	2650～2850K	>80	1435	60
RGB	赤	625nm	620~630nm	/	205	26
	緑	525nm	520～530nm	/	340	43
	青	465nm	465～475nm	/	120	15
	オールオン	/	/	/	665	28
DMX RGB	赤	625nm	620~630nm	/	200	25
	緑	525nm	520～530nm	/	330	41
	青	465nm	465～475nm	/	115	14
	オールオン	/	/	/	645	27
RGBW	赤	625nm	620~630nm	/	138	23
	緑	525nm	520～530nm	/	345	58
	青	465nm	465～475nm	/	56	9
	白	3000K	2950～3150K	>80	288	48
	オールオン	/	/	/	827	34
DMX RGBW	赤	625nm	620~630nm	/	138	20.9
	緑	525nm	520～530nm	/	345	52.3
	青	465nm	465～475nm	/	56	8.5
	白	3000K	2950～3150K	>80	288	43.6
	オールオン	/	/	/	827	20.9
