NH2020S EL 超長 LED フレキシブルネオンソリューション

サイドベンディングとトップライティング、強化された2835 LED内部、デュアルカラーシリコーン押出、UVおよび黄ばみ耐性、IP67および塩霧耐性、最大。単一電源入力で長さ 50 メートル、L70B50 > 50,000 時間、UL 94 V-0、簡単な取り付けと再接続アクセサリ、最小 50 メートル曲げ半径20cm

特徴

サイドベンディングとトップライティング

内部に強化された 2835 LED

二色シリコン押出成形

紫外線や黄ばみに強い

IP67および塩霧耐性

最大。 1 回の電源入力で 50 メートルの長さ

L70B50 > 50,000時間

UL 94 V-0

アクセサリの取り付けと再接続が簡単

分。曲げ半径20cm

応用

高層ビル・大型橋梁照明プロジェクト

長距離直線照明またはカバー照明

船、ボート、トラックの輪郭照明

バスルーム、スパルームの照明

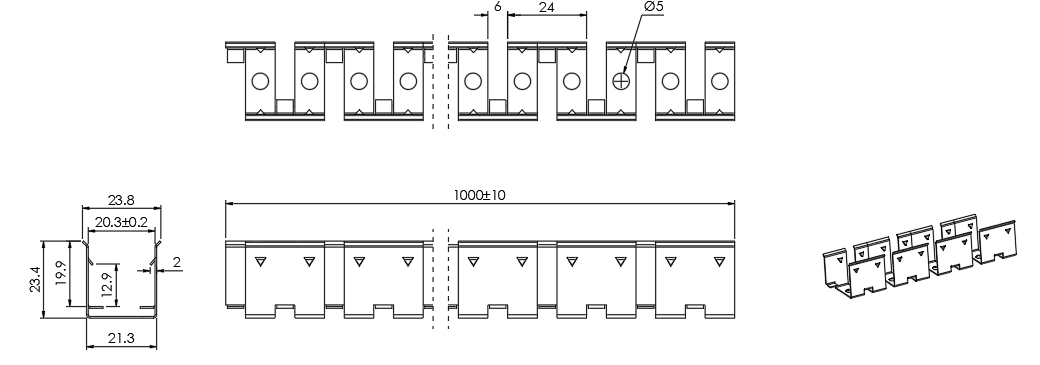

寸法と重量

注:

1.単位：mm

2.重量: 450g/m

環境および使用条件

周囲温度範囲 (自由空気上の Ta)	-40℃～+55℃
使用（ケース）温度範囲（Tc）	-40℃～+65℃
保存温度範囲	-40℃～+85℃
IP等級	IP67
ESD保護	接触4KV、航空8KV

電気的パラメータ

アイテム	NH2020S-EL-12W	NH2020S-EL-9W	NH2020S-EL-6W	NH2020S-EL-4W
供給電圧範囲 (Vdc)	48.0±1.0	48.0±1.0	48.0±1.0	48.0±1.0
典型的。メートルあたりの電力 (W)	12	9	6	4
1 メートルあたりの出力範囲 (W)	10.8～13.2	8.1～9.9	5.4～6.6	3.6～4.4
最大。シングルエンド電源入力の長さ (m)	34	40	50	50
1 メートルあたりの LED 数量 (個)	130	130	130	130
切断単位長さ(mm)	100	100	100	100

※記載のデータは25℃でのテストにおける代表値、測定公差+/-10%です。

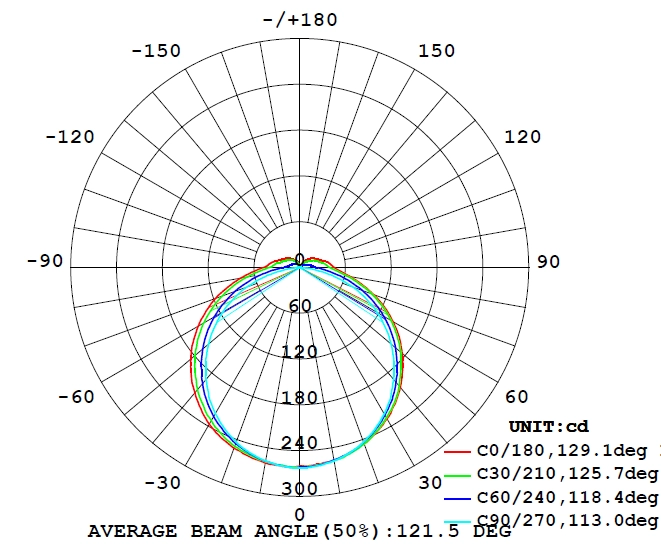

光学パラメータ

部品番号	比色パラメータ				典型的。光束 (lm/m)	典型的。効力(lm/W)
部品番号	色	価値	値の範囲	CRI	典型的。光束 (lm/m)	典型的。効力(lm/W)
NH2020S-EL-12W	白	6500K	6000～7000K	>80	719	60
	白	5000K	4800~5300K	>80	719	60
	白	4000K	3800～4150K	>80	719	60
	白	3000K	2950～3150K	>80	685	57
	白	2700K	2650～2850K	>80	651	54
	白	6500K	6000～7000K	>90	625	52
	白	5000K	4800~5300K	>90	625	52
	白	4000K	3800～4150K	>90	625	52
	白	3000K	2950～3150K	>90	596	50
	白	2700K	2650～2850K	>90	566	47
NH2020S-EL-9W	白	6500K	6000～7000K	>80	551	61
	白	5000K	4800~5300K	>80	551	61
	白	4000K	3800～4150K	>80	551	61
	白	3000K	2950～3150K	>80	525	58
	白	2700K	2650～2850K	>80	499	55
	白	6500K	6000～7000K	>90	479	53
	白	5000K	4800~5300K	>90	479	53
	白	4000K	3800～4150K	>90	479	53
	白	3000K	2950～3150K	>90	457	51
	白	2700K	2650～2850K	>90	434	48
NH2020S-EL-6W	白	6500K	6000～7000K	>80	368	61
	白	5000K	4800~5300K	>80	368	61
	白	4000K	3800～4150K	>80	368	61
	白	3000K	2950～3150K	>80	350	58
	白	2700K	2650～2850K	>80	333	55
	白	6500K	6000～7000K	>90	320	53
	白	5000K	4800~5300K	>90	320	53
	白	4000K	3800～4150K	>90	320	53
NH2020S-EL-4W	白	3000K	2950～3150K	>90	304	51
	白	2700K	2650～2850K	>90	289	48
	白	6500K	6000～7000K	>80	252	63
	白	5000K	4800~5300K	>80	252	63
	白	4000K	3800～4150K	>80	252	63
	白	3000K	2950～3150K	>80	240	60
	白	2700K	2650～2850K	>80	228	57
	白	6500K	6000～7000K	>90	219	55
	白	5000K	4800~5300K	>90	219	55
	白	4000K	3800～4150K	>90	219	55
