超長尺 LED フレックス照明システム プロジェクトでの電圧降下を回避する方法

LED フレックス ストリップは電源の近くで明るく光ります。遠端が消えたり、色が変わったり、ちらついたりします。この症状は電圧降下を示しており、運転が長くなるにつれて悪化します。この修正では、24V 電源、太い銅線、平行配線、パワーインジェクション、および短い電源セグメントの 5 つの方法を組み合わせています。 2 つの数字があらゆる決断を導きます。式は V = I x R です。ここで、V は電圧損失を表し、I は電流 (アンペア)、R は往復ワイヤ抵抗 (オーム) を表します。 2 番目は 20% の電源安全マージンです。 NOVANEON の超ロング LED フレックスは、長時間の走行にも対応します。正しい配線は引き続き重要です。このガイドでは、超長尺 LED フレックス照明システム プロジェクトに対する実践的で段階的なアプローチを提供します。

重要なポイント

·コンポーネントを購入する前に電圧降下を計算してください。式 V = I x R を使用します。これにより、配線が過大になるのを防ぎます。かすれを防ぎます。

·長時間使用する場合は、12V よりも 24V を選択してください。これにより、同じワット数の場合、消費電流が半分になります。電流が少ないと電圧降下が減少します。

・ストリップ部は平行配線にしてください。各セクションは電源に直接接続されます。これにより、デイジーチェーンの電圧損失が防止されます。

·長いランを短いパワーゾーンに分割します。各ゾーンは独自のフィーダ線を受け取ります。ゾーンあたりの電流が少ないため、電圧降下が減少します。

·ストリップに沿ったいくつかのポイントでパワーインジェクションを使用します。この方式により安定したパワーが得られます。端から端まで均一な明るさを保ちます。

・給電線には太い銅線を使用してください。電源をストリップの近くに配置します。これらの選択により、電圧降下が軽減されます。

· 20% の安全マージンを持って電源のサイズを決定します。ユニットに容量の 80% まで負荷を加えます。これにより、ドライバーが過熱から保護されます。

·設置後、マルチメータで遠端電圧を確認してください。この測定値により、電圧が正しいことが確認されます。配線ミスを早期に発見します。

クイックアンサー: 24V および並列電源で電圧降下を回避する

12Vの代わりに24Vを使用してください

24V システムは、同じワット数を供給する 12V システムの半分の電流を消費します。この関係はオームの法則に従います。電流が低いということは、銅配線に沿った抵抗損失が低いことを意味します。以下の表はその違いをまとめたものです。

したがって、24V ストリップは、電圧降下が顕著になる前に、はるかに長い連続運転にわたって一貫した輝度を維持します。約 16 フィートを超える距離を実行する場合は、柔軟性が高く、明るさが安定しているため、24 V をお勧めします。 NOVANEON の超長 LED フレックス シリーズは、長さを延長するための専用オプションです。これにより、接続ポイントと電力注入要件が軽減されます。

ストリップを複数のポイントでフィードします

電力注入とは、一端だけではなく、ストリップに沿った複数の点で電力を供給することを意味します。この方法により、長時間運転時の電圧降下が防止されます。 24V ストリップは、同等の長さと出力の 12V ストリップよりも必要な注入ポイントが少なくて済みます。 24V システムでは電流が低いため、同じ距離でも抵抗による電圧損失が大幅に少なくなります。

設置者は単にストリップを端から端までチェーンで繋ぐべきではありません。単一電源からの合計動作時間は、電圧降下が発生することなく推奨最大値を超えることはできません。パワーインジェクションにより、有効ランレングスが延長されます。設置全体の明るさを均一に保ちます。

配電により稼働時間を短縮

電力配分は、長い実行を短い、独立して給電されるゾーンに分割します。各ゾーンは近くの給電線から電力を受け取ります。このアプローチにより、電流がストリップの銅配線を通過する必要がある距離が短縮されます。距離が短いほど、抵抗が低くなり、電圧損失が少なくなります。

24V システムは、12V システムよりも長いゾーンをサポートします。これにより、必要な注入ポイントの総数が減少します。 NOVANEON の超長 LED Flex シリーズは、安定した出力で長距離をサポートします。これにより、超長尺 LED フレックス照明システムに必要な注入ポイントの数が削減されます。適切な電源容量と配線が依然として重要です。設置者はコンポーネントを購入する前に電圧降下を計算する必要があります。

電圧降下の原因と影響

長い銅配線の抵抗

すべての LED フレックス ストリップには、その長さに沿って電流を流す薄い銅の配線が含まれています。これらのトレースには電気抵抗があります。ストリップが長くなると、総抵抗が増加します。電流はより多くの抵抗を通ってより遠くまで伝わる必要があります。この抵抗によって電気エネルギーが熱に変換され、遠端ではより低い電圧が受信されます。

従来の LED ストリップはこの問題に悩まされています。均一な明るさを維持するには、頻繁な電力注入ポイントが必要です。 NOVANEON の超長 LED フレックス製品は、この問題を別の方法で解決します。接続ポイントを最小限に抑えながら、長時間の稼働でも安定した明るさを維持します。

銅トレースの抵抗は、材料の品質と断面積によって異なります。銅が厚いほど、1 メートルあたりの抵抗が低くなります。トレースの幅が広いと、任意の距離にわたる電圧損失が減少します。ただし、良質な銅であっても抵抗はあります。設置者は、最大配線長を尊重し、高電圧電源を使用し、両端から電力を供給し、より太い給電線を選択する必要があります。

明るさのフェードとカラーシフト

電圧降下の最も目に見える症状は、明るさの不均一です。ストリップは電源の近くで明るく光ります。奥に向かうにつれて、光は徐々に暗くなっていきます。電圧が低下すると、各 LED が受け取る電力が減少します。光出力は比例して低下します。

色褪せには色の変化が伴います。白色 LED エミッタは、順方向電圧が変化すると色相が変化します。最初は真っ白に見えるストリップは、最後には暖かく、または黄色に見えます。この矛盾は建築照明を台無しにします。徐々に色合いが変化するファサードは、プロフェッショナルではないように見えます。

ちらつきが出る場合もあります。利用可能な電圧が LED ドライバーが必要とする最小電圧に近づくと、出力が不安定になります。ちらつきはわずかかもしれませんが、カメラとモーションセンサーがそれを検出します。電圧降下を最初から防ぐことが唯一の信頼できる解決策です。

熱のこもりとドライバーのストレス

LED 回路の抵抗電力損失により、不要な熱が発生します。大電流が流れる銅配線はすぐに暖まります。抵抗損失を低減すると、発熱が直接的に低減されます。 RDS(on) が低い MOSFET など、大電流経路の低抵抗コンポーネントは、電圧降下と動作時の発熱を最小限に抑えます。これらのコンポーネントは適切に設計されたドライバーに含まれていますが、インストール条件は依然として重要です。

ストリップの長さが増加すると、銅配線と電源線の抵抗により電圧は着実に低下します。この低下により LED ドライバーにストレスがかかります。ドライバーは定格電流を維持するためにより懸命に動作します。余分な労力を費やすと、製品の寿命が短くなり、動作温度が上昇します。ドライバーの効率は重要です。効率的なスイッチング トポロジは、非効率なリニア レギュレータよりも熱としてのエネルギーの浪費が少なくなります。

熱は超長尺 LED フレックス照明システムを脅かします。それはストリップとドライバーエンクロージャの内部に蓄積します。過度の熱は LED エミッターの劣化を促進します。また、時間の経過とともにはんだ接合部や絶縁体が損傷します。ホットシステムは早期に障害を起こします。

予防は単純なルールに従います。選択した電圧の最大ストリップ長を尊重してください。 12V ではなく 24V システムを使用してください。複数点から給電します。太い銅の給電線を選択してください。これらの対策により、抵抗損失が低減され、温度が制御され、LED とドライバーの両方が保護されます。

電圧降下と安全動作期間の計算

基本的な電圧降下の公式

V = I x R

オームの法則は、あらゆる電圧降下計算の基礎となります。この関係は、電圧損失が電流と抵抗の積に等しいことを示しています。単純な回路の場合、リーダーはアンペア単位の電流とオーム単位の導体抵抗を乗算します。結果は、その導体に沿って損失する電圧を示します。この基本的な関係は、LED ストリップの設置のためのより実用的な形式に拡張されます。低電圧 LED システムの業界標準の式は、VD = (2 × L × I × R) / 1000 です。この式では、VD は電圧降下をボルト単位で表し、L は片道導体の長さ (フィート)、I は電流 (アンペア)、R は導体抵抗 (1000 フィートあたりのオーム) を表します。因数 2 は、完全な回路内の供給導体と戻り導体の両方を考慮します。

往復ワイヤ長を使用

よくある間違いは、式に往復距離を入力することです。式には、リターン パスの係数 2 がすでに含まれています。リーダーが往復距離を入力すると、計算では実際の電圧降下の 2 倍が示されます。正しいアプローチでは、L に片道距離を使用します。電流は負荷に移動し、電源に戻る必要があります。この往復により実効抵抗は 2 倍になります。この詳細を忘れた設置者は電圧損失を過大評価し、コンポーネントを不必要に大きくしすぎる可能性があります。リターンパスを無視する人は損失を完全に過小評価し、遠端の暗さに直面することがあります。 L が一方向の長さを表す場合、式はこれを自動的に処理します。

ストリップのメートルあたりのワット数を調べる

データシートは、あらゆる計算の開始点を提供します。読者は、選択したストリップのメートルあたりのワット数の仕様を確認する必要があります。この数値は、LED ストリップのワット数推定と安全なランレングスの決定の両方に役立ちます。 1 フィートあたり 4 ワットの定格のストリップは、長さ 1 フィートごとに 4 ワットを消費します。この値に合計実行長を乗算して、合計電気負荷を求めます。たとえば、4W/フィートの 50 フィートのストリップは、全負荷時のワット数 200W を生成します。計算された電流はシステム電圧から導き出されます。 24V システムの 200W 負荷では、約 8.3A が消費されます。この計算された電流は、電圧降下式に直接入力されます。メートルあたりの同じワット数の数値により、エネルギー予算を立てるためのメートルあたりの電力消費量も決まります。この手順を省略した設置者は、電源やフィーダー ワイヤのサイズを正しく設定できません。

5V、12V、24V での最大実行長

電圧は、電力注入が必要になる前にストリップがどのくらいの距離まで動作できるかを決定します。以下の表は、電圧降下が顕著になるまでの推奨最大ランレングスをまとめたものです。

これらの数値は、典型的なストリップ荷重を想定しています。 1 メートルあたりのワット数が高くなると、これらの距離は短くなります。ワット数を低くするとわずかに延長されます。パターンは明らかです。電圧が高いほど長時間の稼働がサポートされます。 24V システムは、追加の電力供給が必要になるまでに、12V システムの約 2 倍の距離に到達します。この利点は、超長尺 LED フレックス照明システムプロジェクトに 24V が好ましい選択肢である理由を説明しています。

業界標準は追加のガイダンスを提供します。 NEC は、分岐回路では最大 3%、フィーダと分岐回路を組み合わせた場合は 5% の最大電圧降下を推奨します。 12V 低電圧 LED ストリップ システムの場合、3% の降下はわずか 0.36V に相当します。この小さな損失により、目に見える明るさの低下が生じる可能性があります。多くの専門家は、安定した明るさのために 2% 未満を目標としています。低電圧照明の業界標準は、すべての器具を変圧器の定格出力電圧の 10% 以内に保つことです。 12V システムでは、どの器具も 10.8V を下回ってはなりません。

実際の例でプロセスを明確にします。 4W/フィートを使用する 50 フィートの 24V ストリップを考えてみましょう。総負荷は200Wです。電流は約8.3Aです。設置者が 1000 フィートあたり 1.98 オームの抵抗を持つ 12 AWG ワイヤを使用すると仮定します。片道の長さは50フィートです。電圧降下の式から、VD = (2 × 50 × 8.3 × 1.98) / 1000 と求められます。これは約 1.64V に相当します。電源電圧は24Vです。遠端は約 22.36V を受け取ります。この値は十分に許容範囲内に収まります。同じ負荷の 12V システムでは 16.6A が消費され、2 倍の電圧が失われます。 24V システムの方が明らかにパフォーマンスが優れています。

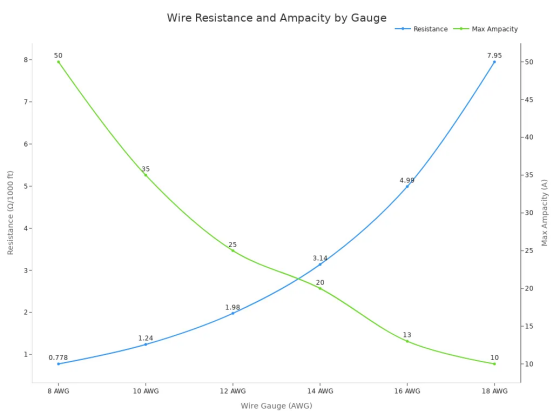

下の表は、ワイヤーの抵抗と最大電流がワイヤーのゲージによってどのように変化するかを示しています。設置業者はこのデータを使用して、電圧降下を最小限に抑える給電線を選択します。

太いゲージのワイヤは抵抗が低くなり、電流容量が高くなります。 12 AWG ワイヤは、1000 フィートあたり 1.98 オームの抵抗で 25 A を伝送します。 18 AWG ワイヤは、1000 フィートあたり 7.95 オームの抵抗で 10 A のみを伝送します。その違いはかなり大きいです。設置者は、ワイヤーのゲージを計算された荷重および片道距離に常に一致させる必要があります。 5 つの方法で電圧降下を削減します。つまり、より大きなケーブル断面積を使用する、ケーブル長を短くする、負荷の近くに電源を分配する、適切な電力注入ポイントを追加する、実際の負荷と電圧降下の要件に基づいて配電を設計する、というものです。

電源のサイジングのための LED ストリップのワット数を計算する

LED ストリップの総ワット数の推定

電源のサイジングは、設置内のすべてのストリップに必要な合計ワット数という 1 つの数字から始まります。リーダーは、1 メートルあたりのストリップのワット数に全長を掛けます。定格 10 W/m のストリップを 4 メートル走行すると、40 ワットを消費します。この数値は、その 1 回の実行の全負荷ワット数を表します。

複数の実行には別のアプローチが必要です。インストーラーは各ストリップのワット数を個別に計算し、すべての値を合計してストリップの合計ワット数を取得します。定格 9.6 W/m のストリップを 5 メートルずつ 4 回実行すると、それぞれ 48 ワットが生成されます。合計負荷は 192 ワットに達します。この合計ストリップ電力が、LED ドライバーと配線に関するその後のすべての決定を左右します。

よくある質問は、1 つの電源から何個の LED ストリップ ライトを動作させることができるかというものです。答えは完全にこの合計に依存します。ストリップの総ワット数は、選択したユニットの安全容量を下回る必要があります。電圧マッチングも同様に重要です。すべてのストリップはドライバーと同じ電圧を共有する必要があります。 1 つの電源に 12V と 24V のストリップを混在させると、コンポーネントが損傷します。

この計算により、電源が並列に処理できる LED ストリップの数もわかります。各ストリップはドライバー出力に直接接続します。インストーラーがエンドツーエンドでストリップをデイジーチェーン接続することはありません。この並列配置により、すべての動作にわたって電流引き込みのバランスが保たれます。

20% の安全マージンを適用する

電源は最大定格で継続的に動作させてはなりません。業界標準の 80% ルールにより、ストリップの総ワット数はユニットの定格出力の 80% 以下に維持されます。これにより、過熱、早期故障、保護回路のトリップに対する安全バッファが提供されます。

以下の表は、2 つの一般的なディレーティング基準をまとめたものです。

20% の安全マージンは目に見えるメリットをもたらします。 70 ～ 80% の容量で動作するユニットは、95% で動作するユニットよりも発熱が少なくなります。熱は時間の経過とともに電子部品を劣化させます。したがって、適切なサイズの供給はより長く持続します。効率も負荷の 80% 付近でピークに達し、エネルギーの無駄が最小限に抑えられます。ヘッドルームは、ドライバーが主電源線からのわずかな電圧変動を管理するのに役立ちます。安定した DC 電圧により、一貫した LED 色がサポートされ、エミッタの寿命が延長されます。

電源の負荷は容量の 80% を超えないようにしてください。これは、熱の蓄積、効率の低下、寿命の原因となります。高級品では 90% に対応している可能性がありますが、安全のために 80% に固執してください。

実際の例で数学を明確にします。 100W ストリップ負荷には少なくとも 125W の電源が必要です。設置者は合計ワット数に 1.25 を乗じて、20% の安全マージンを追加します。ショートカット式ドライバーのワット数 = w/m × 合計メートル × 1.25 は、この関係を表しています。同等の式は、ドライバーのサイズ = w/m × メートル × 1.25 です。どちらも同じ必要な電源ワット数を生成します。

前述の 4 回の実行の例は、プロセス全体を示しています。総負荷は192ワットです。 0.8で割ると240ワットになります。設置者は、250W または 300W モデルなど、定格 240W 以上の標準ユニットを選択します。この必要な電力は、実際の負荷を十分なマージンで超えています。

LED ストリップのワット数計算ツールを使用して確認する

LED ストリップのワット数を手動で計算すると、算術エラーが発生する余地が残ります。 LED ストリップのワット数計算機はプロセスを自動化し、結果をクロスチェックします。これらのツールは、ストリップの長さ、1 メートルあたりのワット数、および供給電圧の入力を受け入れます。合計負荷と推奨電源定格を出力します。

検証ワークフローは論理的な順序に従います。まず、式「strip_watts = watts_per_metre×strip_length」を使用して各ストリップのワット数を計算します。次に、すべてのストリップのワット数を合計して、合計負荷を取得します。 3 番目に、safe_watts = PSU_watts × margin_factor を使用して電源の安全容量を決定します。マージン係数は通常 0.8 です。 4 番目に、total_strip_watts ≤ safety_watts であることを確認します。

計算機は、特定の電源がサポートする LED ストリップ ライトの数を答えるのにも役立ちます。ユーザーは、電源の定格ワット数とストリップの仕様を入力します。このツールは、許容される最大合計メーターを返します。この最大長の計算には、メートル = (供給 W × 0.80) ÷ W/m という式が使用されます。この結果により、設置者は安全な荷重を超える前にストリップがどこまで伸びることができるかを正確に知ることができます。

LED ストリップのワット数は、これらの計算全体を通じて表示されます。これにより、ストリップの総電力、必要な電力、および最終的なドライバーの選択が決まります。設置業者は、コンポーネントを購入する前に電卓を使って計算を検証し、間違いを発見します。このステップにより、超長尺 LED フレックス照明システム プロジェクトの時間と費用の両方が節約されます。

超長尺 LED フレックス照明システムの並列配線

並列配線と直列配線

直列配線によりストリップセクションの端から端まで接続されます。電流は、先行するすべてのセクションの薄い銅配線を通って流れます。接続するたびに抵抗が増加します。遠端はより低い電圧を受け取ります。このアプローチでは、超長LEDフレックス照明システムの最後の数メートルが不足します。

並列配線によりアーキテクチャが変わります。各ストリップ セクションは、電源または配電ブロックに直接接続されます。隣接するセクションに電流が流れなくなります。電圧は動作全体にわたって一定に保たれます。次の表は、2 つの効果的な並列トポロジを比較しています。

長い配線での電圧降下により、大型 LED アレイの遠端の輝度が低下する可能性があります。デイジーチェーン接続の代わりにスター型またはグリッド型トポロジを使用して、この影響を最小限に抑えます。あるいは、トレース幅または銅の厚さを増やして（たとえば、1オンスではなく2オンス）抵抗を下げます。

ホームランインジェクションとも呼ばれるスター配線は、各ストリップピースに独自の専用のワイヤペアを単一の高電源または配電ブロックに戻します。ストリップセクションは銅トレースを介して次のセクションに給電しません。太くて低抵抗のワイヤが、複数の場所にあるストリップの銅パッドに電力を直接供給します。明るさは距離に依存しなくなりました。 20 メートルのストリップは、1 メートルのストリップと同じくらい均一に輝きます。

間隔をあけてパワー注入ポイントを設定する

パワーインジェクションは、ストリップに沿った複数のポイントに電圧を供給します。間隔はシステム電圧と、1 メートルあたりのストリップのワット数によって異なります。標準間隔は、12V ストリップの場合はおよそ 3 ～ 5 メートル、24V ストリップの場合は 5 ～ 10 メートルです。 1 メートルあたりのワット数が高くなると、射出ポイント間の安全な距離が短くなります。

NOVANEON の超長 LED Flex シリーズは、安定した出力で長距離をサポートします。これにより、必要な注入ポイントの数が減ります。

各ゾーンに個別のフィーダーラインを使用する

各ゾーンには独自のフィーダー ライン、つまり電源からストリップの電源パッドまで延びる太い低抵抗ケーブルが接続されています。個別のフィーダーには次のような利点があります。

・低圧ケーブルの配線を短くする

・電圧降下が少ない

·故障発見が容易になる

·各スプリッターを流れる電流を低減

・より柔軟な制御

・個別部品の交換が容易

·壁全体が 1 つの電源に依存することを防ぎます。単一のゾーンに障害が発生しても、残りのゾーンは動作したままになります

·機器が電流共有用に設計されていない限り、各ゾーンは電気的に分離されたままになります

大規模な設備では照明を個別の電源ゾーンに分割することで、信頼性が向上し、電圧降下が軽減され、将来のメンテナンスが容易になります。

給電線により電圧降下の計算が簡素化されます。各ゾーンは、設置された全長ではなく、独自の負荷を処理します。これにより、すべてのケーブルの電流が低く抑えられます。

正しいワイヤゲージと電源の位置を選択してください

ワイヤーゲージを電流と距離に合わせる

給電線の選択は、計算された電流とケーブル距離の 2 つの変数によって決まります。設置者は、ストリップの長さだけからフィーダー ワイヤのサイズを決定しないでください。公開されている最大連続ストリップ走行 32.8 フィート (10 m) は、ストリップの長さの制限です。給電線間の許容距離や電圧降下ゼロを保証するものではありません。ストリップ自体がどれほど短くても、フィーダー ケーブルが長いと抵抗が増加します。

LED ドライバーまたはコントローラーからストリップ接続までの完全なパスが重要です。最長 20 m のフィーダーの場合、設置業者はパス全体に同じ基準を適用します。これらは、ワイヤのゲージを定格電流、コネクタの適合性、導体数、極性、およびシステムのシーリング要件に適合させます。電流が安全に流れるワイヤであっても、屋外条件ではコネクタに適合しなかったり、適切に密閉されなかったりする可能性があります。

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

予防保守もこれと同じ測定に基づいています。技術者は、特に長いセットアップの場合に、ストリップに沿った電圧の一貫性をチェックします。給電点と最も遠い LED での読み取り値を比較します。これら 2 つの値の大きな違いは、銅配線またはフィーダー ワイヤに抵抗が蓄積していることを示しています。この問題を早期に発見すると、永続的な明るさの低下や色の変化を防ぐことができます。

スプライス、コネクタ、極性を検査する

接続が緩んでいると電気の流れが遮断され、部分がちらついたり、断続的に暗くなったりします。安価なスナップオン コネクタは、電気接触が不安定になる一般的な原因です。技術者は、すべてのスプライスとコネクタの気密性と腐食を検査する必要があります。ワイヤが損傷したり、はんだ接合が不十分な場合は、直ちに交換する必要があります。

極性の間違いも誤動作の原因となります。プラスとマイナスのリード線を逆にすると、ストリップがまったく点灯しなくなるか、不安定な動作が発生します。設置者は、電力を供給する前に、すべての接続ポイントの極性を確認します。また、コネクタがストリップの電圧および電流定格と一致しているかどうかもチェックします。低電流向けに定格されたコネクタは、負荷がかかると過熱して故障する可能性があります。

電源をアップグレードし、注入ポイントを追加する

電源のサイズが小さすぎると、安定した電圧と電流を供給できません。ユニットが最大容量に近いか最大容量を超えて動作すると、ちらつき、薄暗さ、または明るさの不均一が発生します。電源は定格容量の 70% ～ 80% でのみ動作する必要があります。 60W を消費する 24V LED ストリップは、60W ドライバーとペアリングしないでください。ドライバーを 100% の負荷で実行すると、過熱が発生します。 20% のバッファが推奨されるため、75 W の最小負荷には 96 W ～ 100 W のユニットが必要になります。

調光装置の不適合は、ちらつき、ブザー音、ドライバーの早期故障の主な原因となります。すべての調光可能な LED ドライバーがすべての調光スイッチで動作するわけではありません。調光非対応のドライバーを調光スイッチに接続すると、通常、ちらつき、ブザー音、過熱、またはドライバーのサイレント障害が発生します。設置者は、インストール前に互換性を確認する必要があります。

パワーインジェクションポイントを追加することで、長時間運転時の電圧降下を解決します。 24V システム、デュアルエンド電源接続、または並列配線を使用すると、長距離にわたる照明の均一性と安定性が向上します。端部の暗さを避けるために、個々のランは推奨される長さの範囲内に留める必要があります。
超長時間運転を成功させるかどうかは、24V 電源、並列配線、パワーインジェクション、重い銅フィーダー、電源の 20% の安全マージンという 5 つの選択肢にかかっています。設置者はコンポーネントを購入する前に電圧降下を計算する必要があります。 1 メートルあたりのストリップのワット数と、選択した電圧の安全なランレングスが必要です。 NOVANEON の超長 LED Flex シリーズは接続箇所を減らしますが、適切な供給能力と配線は依然として重要です。

シンプルなインストール前のチェックリストにより、プロジェクトを順調に進めることができます。

1. 1 メートルあたりのストリップのワット数を測定します。

2.総負荷を計算します。

3.パワーゾーンに分割します。

4.注入ポイントにマークを付けます。

5.ワイヤーゲージを選択します。

6.インストールします。

7.遠端の電圧を確認します。

これらの手順により、明るさ、色の精度、ドライバーの寿命が保護されます。超長尺 LED フレックス照明システムは、設置者が電気的制限を遵守すれば、確実に動作します。

よくある質問

超長尺 LED を設置するたびに、いくつかの疑問が再発します。短く直接的な答えが続きます。

LED フレックス ストリップの遠端が暗くなる原因は何ですか?

ストリップ内の銅配線には電流と抵抗の両方が流れます。トレースが長くなると、総抵抗が大きくなります。その抵抗を通過する電流は、V = I × R の予測どおり、電圧を失います。遠端では受け取る電力が少なくなるため、明るさが薄れ、白色光が暖かい黄色の色合いに移行します。

電圧降下が顕著になる前に、24V ストリップはどのくらいの距離まで動作できますか?

一般的な 24V ストリップは、追加の電力供給なしで 10 ～ 12 メートルの動作をサポートします。 12V システムの到達距離は約 5 メートルです。 5V ストリップは 1 ～ 2 メートルしか管理できません。 1 メートルあたりのワット数が高くなると、あらゆる距離が短くなります。設置者は、ランレングスを選択する前に、ストリップの実際の消費電力を確認する必要があります。

設置者はどのくらいの頻度でパワー インジェクション ポイントを追加する必要がありますか?

標準間隔は、12V ストリップの場合は 3 ～ 5 メートル、24V ストリップの場合は 5 ～ 10 メートルです。 1 メートルあたりのストリップのワット数によって正確な間隔が設定されます。高出力タップには、より短い間隔が必要です。NOVANEON の超長 LED Flex シリーズはこれらの距離を延長し、必要な注入ポイントの数を減らします。

長いフィーダの稼働に最適なワイヤ ゲージはどれですか?

設置者はゲージを電流と距離に合わせる必要があります。 12 AWG 銅フィーダは、1000 フィートあたり 1.98 オームで 25 A を伝送します。 18 AWG ワイヤは、1000 フィートあたり 7.95 オームで 10 A しか伝送しません。ゲージが重いと抵抗が減ります。コネクタが受け入れる最も抵抗の低いワイヤを使用してください。

設置業者は正しい電源のサイズをどのように計算しますか?

ストリップの合計ワット数は、1 メートルあたりのワット数に全長を乗じたものに等しくなります。その数値を 0.8 で割ります。たとえば、100W のストリップ負荷には 125W の電源が必要です。この 20% の安全マージンは、ドライバーを熱の蓄積や早期故障から保護します。

NOVANEON の超ロング LED フレックスを使用すると、電圧降下解析の必要がなくなりますか?

このシリーズは接続ポイントを最小限に抑え、長時間の稼働でも安定した出力を維持します。インストーラは、電源とフィーダー ワイヤのサイズを正しく設定します。すべてのプロジェクトでは、設置を開始する前に、メートルあたりのストリップのワット数と電圧降下の計算が必要です。
