フリーベンド AL Chain+ シリコンディフューザー
均一な照明面
柔軟な曲げ
簡単な取り付け
IP65および塩霧耐性
L70B50 > 50,000時間
UL 94 V-0
アクセサリの取り付けと再接続が簡単
分。曲げ半径15cm
屋内線状照明

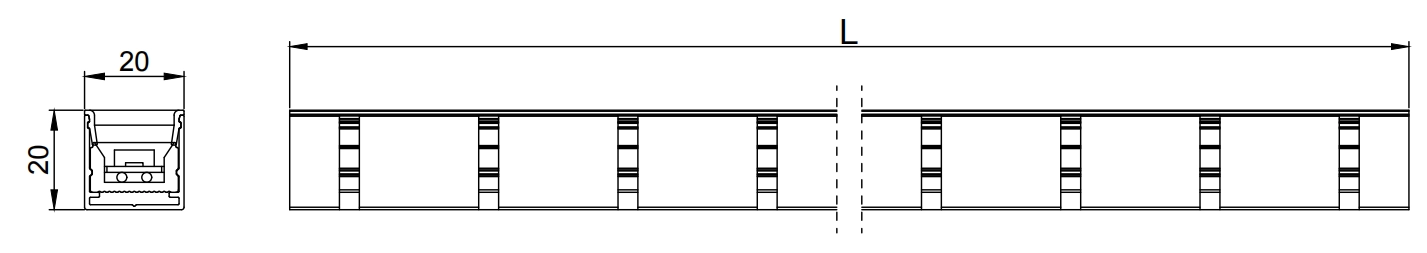

注:
1.単位：mm
2.重量: 400g/m
| 周囲温度範囲 (自由空気上の Ta) | -40℃～+55℃ |
| 使用（ケース）温度範囲（Tc） | -40℃～+65℃ |
| 保存温度範囲 | -40℃～+85℃ |
| IP等級 | IP65 |
| ESD保護 | 接触4KV、航空8KV |
| アイテム | 単色 | TW | RGB | DMX RGB | RGBW | DMX RGBW |
| 供給電圧範囲 (Vdc) | 24.0±1.0 | 24.0±1.0 | 24.0±1.0 | 24.0±1.0 | 24.0±1.0 | 24.0±1.0 |
| 典型的。メートルあたりの電力 (W) | 12 | 12 | 12 | 18 | 12 | 18 |
| 1メートルあたりの出力範囲(W) | 10.8～13.2 | 10.8～13.2 | 10.8～13.2 | 16.2～19.8 | 10.8～13.2 | 16.2～19.8 |
| 最大。シングルエンド電源入力の長さ(m) | 10 | 10 | 5 | 5 | 5 | 5 |
| 最大。両端の電源入力の長さ (m) | 15 | 15 | 10 | 10 | 10 | 10 |
| 1 メートルあたりの LED 数量 (個) | 120 | 105+105 | 96 | 96 | 96 | 96 |
| 切断単位長さ(mm) | 50 | 28.6 | 62.5 | 62.5 | 62.5 | 62.5 |
| 1メートルあたりのピクセル数 | / | / | / | 16 | / | 16 |
| ICの種類 | / | / | / | SM18522 | / | SM18522 |
| 部品番号 | 比色パラメータ | 典型的。光束 (lm/m) | 典型的。効力(lm/W) | |||
| 色 | 価値 | 値の範囲 | CRI | |||
| 白 | 6500K | 6000～7000K | >80 | 840 | 70 | |
| 白 | 5000K | 4800~5300K | >80 | 840 | 70 | |
| 単色 | 白 | 4000K | 3800～4150K | >80 | 840 | 70 |
| 白 | 3000K | 2950～3150K | >80 | 800 | 67 | |
| 白 | 2700K | 2650～2850K | >80 | 760 | 63 | |
| 白 | 6500K | 6000～7000K | >90 | 714 | 60 | |
| 白 | 5000K | 4800~5300K | >90 | 714 | 60 | |
| 白 | 4000K | 3800～4150K | >90 | 714 | 60 | |
| 白 | 3000K | 2950～3150K | >90 | 680 | 57 | |
| 白 | 2700K | 2650～2850K | >90 | 646 | 54 | |
| 赤 | 622.5nm | 620~630nm | / | 260 | 22 | |
| 緑 | 525nm | 520～530nm | / | 585 | 49 | |
| 青 | 467.5nm | 465~475nn | / | 140 | 12 | |
| TW | 白 | 6500K | 6000～7000K | >80 | 840 | 70 |
| 白 | 2700K | 2650～2850K | >80 | 760 | 63 | |
| RGB | 赤 | 622.5nm | 620~630nm | / | 70 | 18 |
| 緑 | 525nm | 520～530nm | / | 170 | 43 | |
| 青 | 467.5nm | 465~475nn | / | 40 | 10 | |
| オールオン | / | / | / | 280 | 23 | |
| DMX RG B | 赤 | 622.5nm | 620~630nm | / | 85 | 10 |
| 緑 | 525nm | 520～530nm | / | 200 | 24 | |
| 青 | 467.5nm | 465~475nn | / | 50 | 6 | |
| オールオン | / | / | / | 335 | 19 | |
| RGBW | 赤 | 622.5nm | 620~630nm | / | 50 | 17 |
| 緑 | 525nm | 520～530nm | / | 120 | 40 | |
| 青 | 467.5nm | 465~475nn | / | 30 | 10 | |
| 白 | 3000K | 2950～3150K | >80 | 170 | 57 | |
| オールオン | / | / | / | 370 | 31 | |
| DMX RGB W | 赤 | 622.5nm | 620~630nm | / | 60 | 8 |
| 緑 | 525nm | 520～530nm | / | 130 | 18 | |
| 青 | 467.5nm | 465~475nn | / | 35 | 5 | |
| 白 | 3000K | 2950～3150K | >80 | 190 | 26 | |
| オールオン | / | / | / | 415 | 23 | |

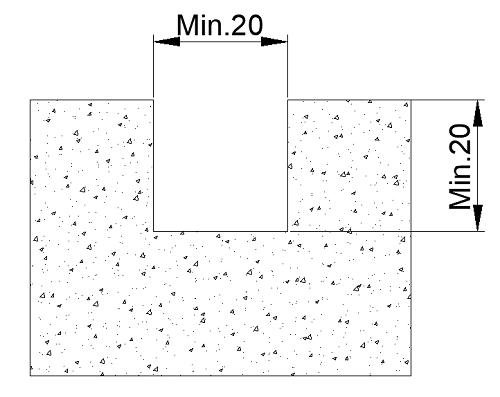

設置面の溝加工

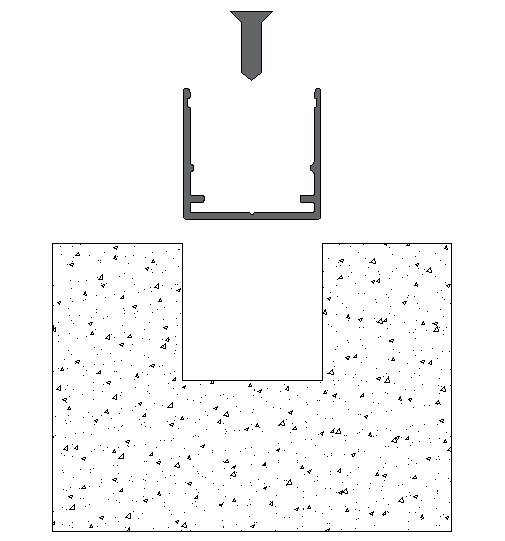

AL プロファイルを溝に 3.5 mm ネジで固定します。

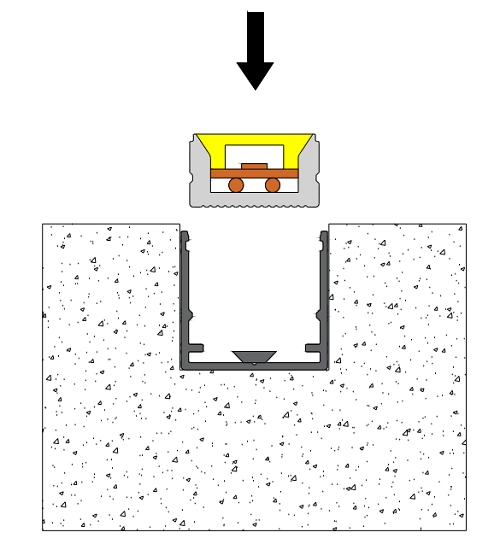

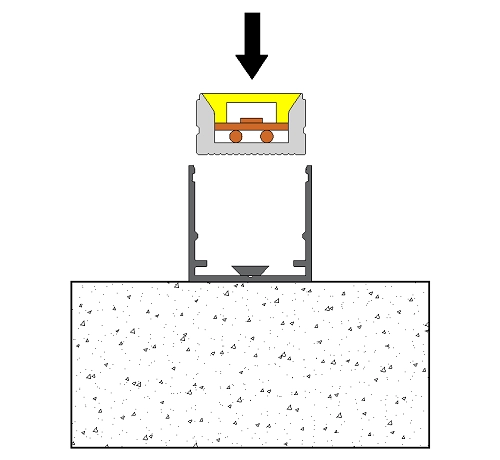

LED ストリップを AL プロファイルに押し込みます

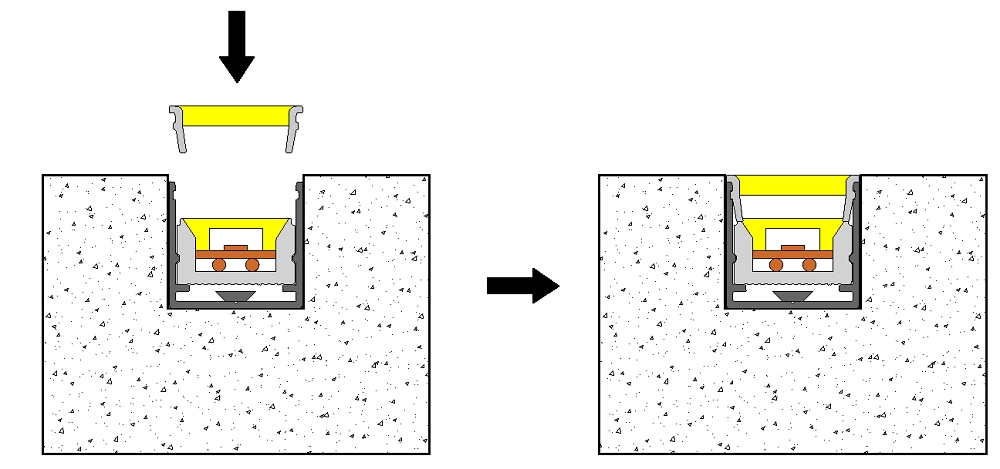

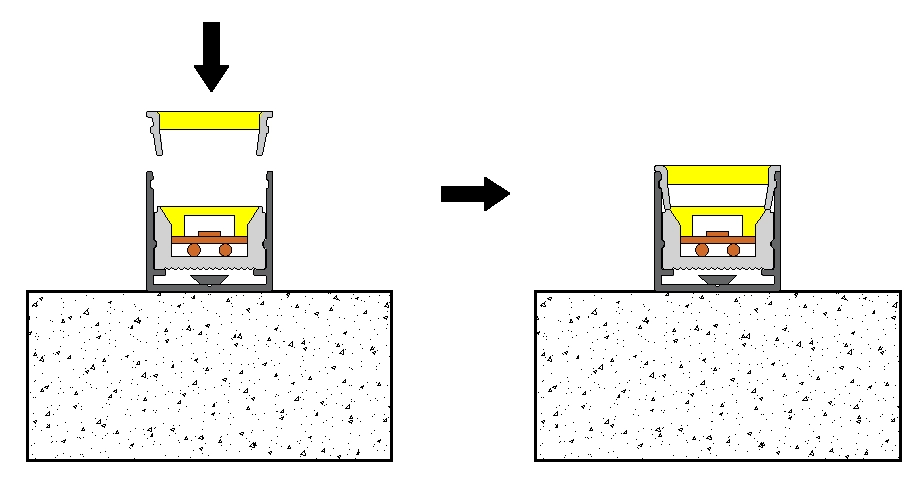

シリコンディフューザーをALプロファイルに押し込みます。

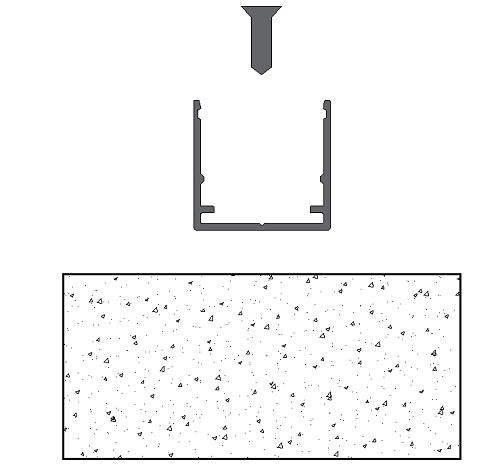

AL プロファイルを設置
面に 3.5mm ネジで固定します。
LED ストリップを AL プロファイルに押し込みます
シリコンディフューザーをALプロファイルに押し込みます
