サイドベンド AL Chain+ シリコンディフューザー
均一な照明面
サイドベンディング
簡単な取り付け
IP65および塩霧耐性
L70B50 > 50,000時間
UL 94 V-0
アクセサリの取り付けと再接続が簡単
分。曲げ半径15cm
屋内線状照明

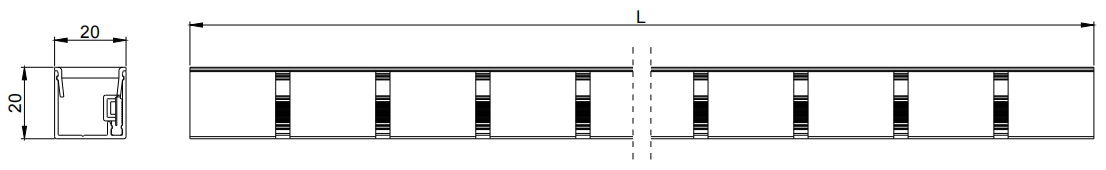

注:
1.単位：mm
2.重量: 300g/m
| 周囲温度範囲 (自由空気上の Ta) | -40℃～+55℃ |
| 使用（ケース）温度範囲（Tc） | -40℃～+65℃ |
| 保存温度範囲 | -40℃～+85℃ |
| IP等級 | IP65 |
| ESD保護 | 接触4KV、航空8KV |
| アイテム | 単色 | TW |
| 供給電圧範囲 (Vdc) | 24.0±1.0 | 24.0±1.0 |
| 典型的。メートルあたりの電力 (W) | 12 | 12 |
| 1メートルあたりの出力範囲(W) | 10.8～13.2 | 10.8～13.2 |
| 最大。シングルエンド電源入力の長さ(m) | 10 | 10 |
| 最大。両端の電源入力の長さ (m) | 15 | 15 |
| 1 メートルあたりの LED 数量 (個) | 120 | 216 |
| 切断単位長さ(mm) | 50 | 55.5 |
| 部品番号 | 比色パラメータ | 典型的。光束 (lm/m) | 典型的。効力(lm/W) | |||
| 色 | 価値 | 値の範囲 | CRI | |||
| 単色 | 白 | 6500K | 6000～7000K | >80 | 525 | 44 |
| 白 | 5000K | 4800~5300K | >80 | 525 | 44 | |
| 白 | 4000K | 3800～4150K | >80 | 525 | 44 | |
| 白 | 3000K | 2950～3150K | >80 | 500 | 42 | |
| 白 | 2700K | 2650～2850K | >80 | 475 | 40 | |
| 白 | 6500K | 6000～7000K | >90 | 446 | 37 | |
| 白 | 5000K | 4800~5300K | >90 | 446 | 37 | |
| 白 | 4000K | 3800～4150K | >90 | 446 | 37 | |
| 白 | 3000K | 2950～3150K | >90 | 425 | 35 | |
| 白 | 2700K | 2650～2850K | >90 | 404 | 34 | |
| 赤 | 622.5nm | 620~630nm | / | 160 | 13 | |
| 緑 | 525nm | 520～530nm | / | 355 | 30 | |
| 青 | 467.5nm | 465～475nm | / | 85 | 7 | |
| TW | 白 | 6500K | 6000～7000K | >80 | 565 | 47 |
| 白 | 2700K | 2650～2850K | >80 | 510 | 42 | |

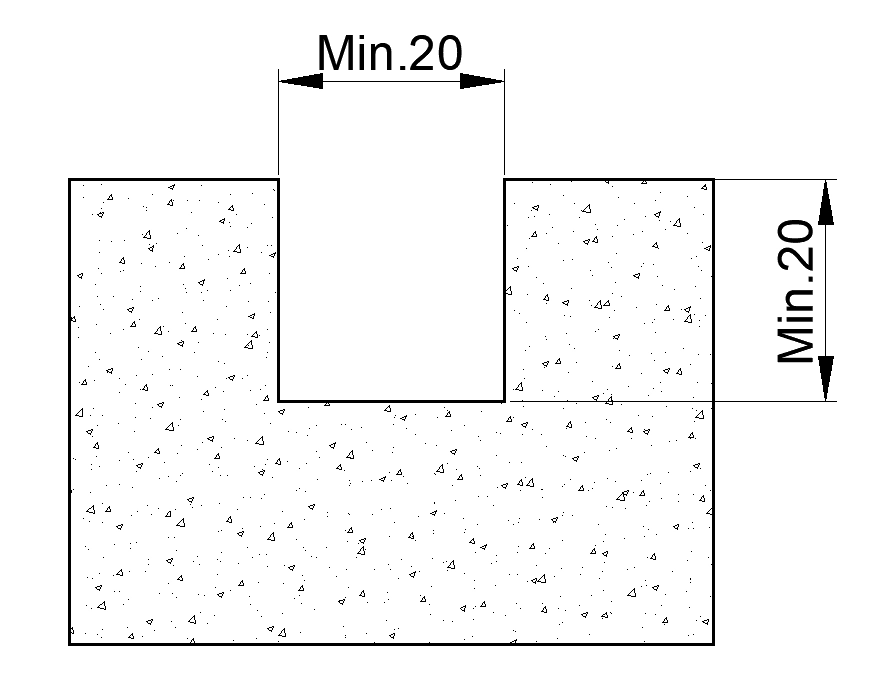

設置面の溝加工

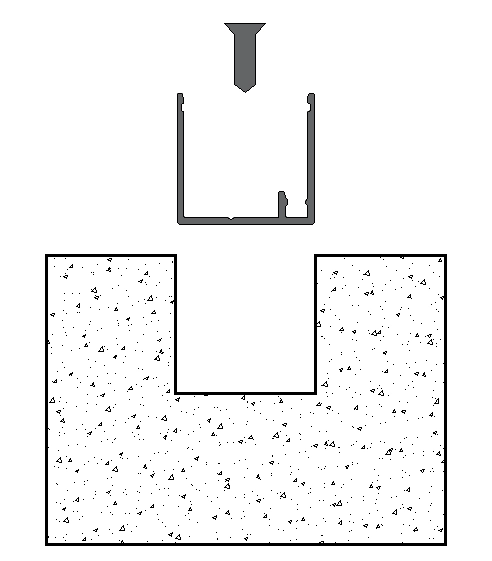

AL プロファイルを溝に 3.5 mm ネジで固定します。

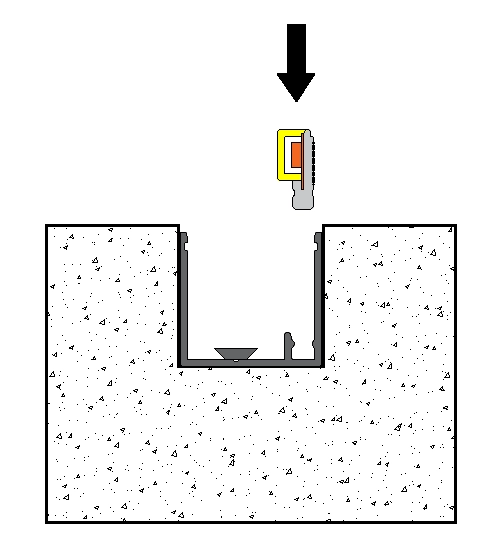

LED ストリップを AL プロファイルに押し込みます

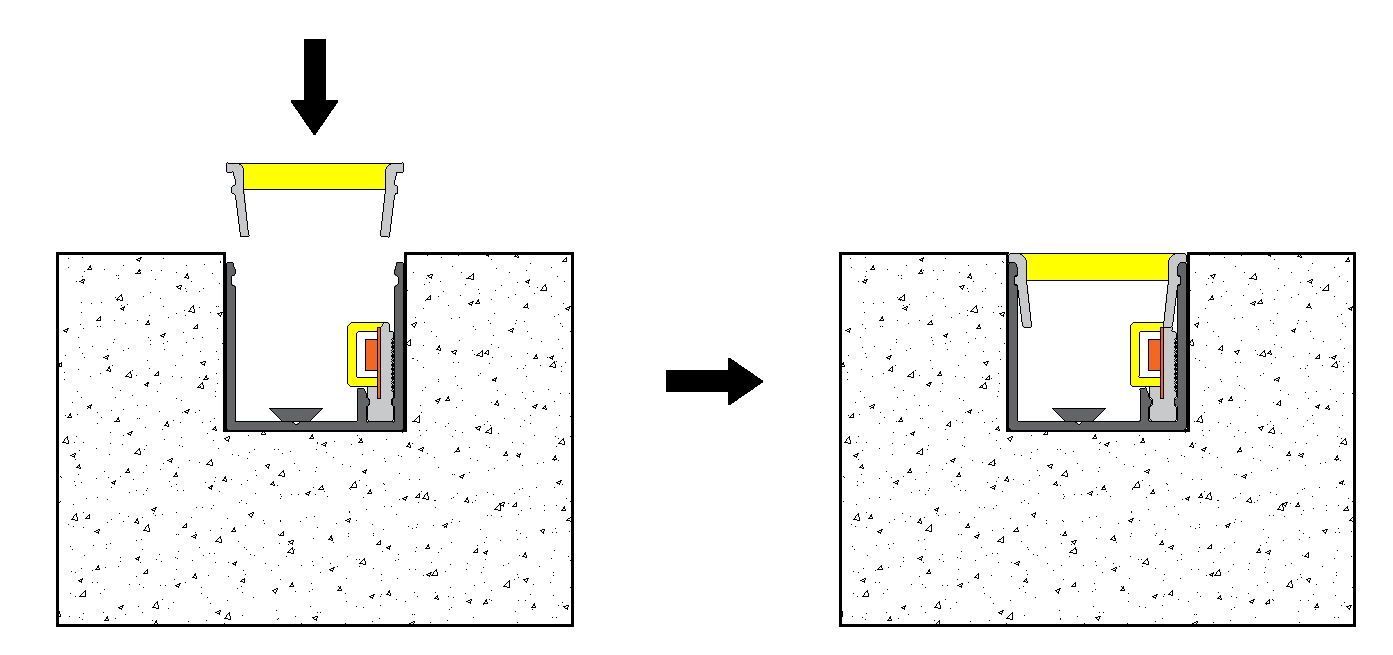

シリコンディフューザーをALプロファイルに押し込みます。

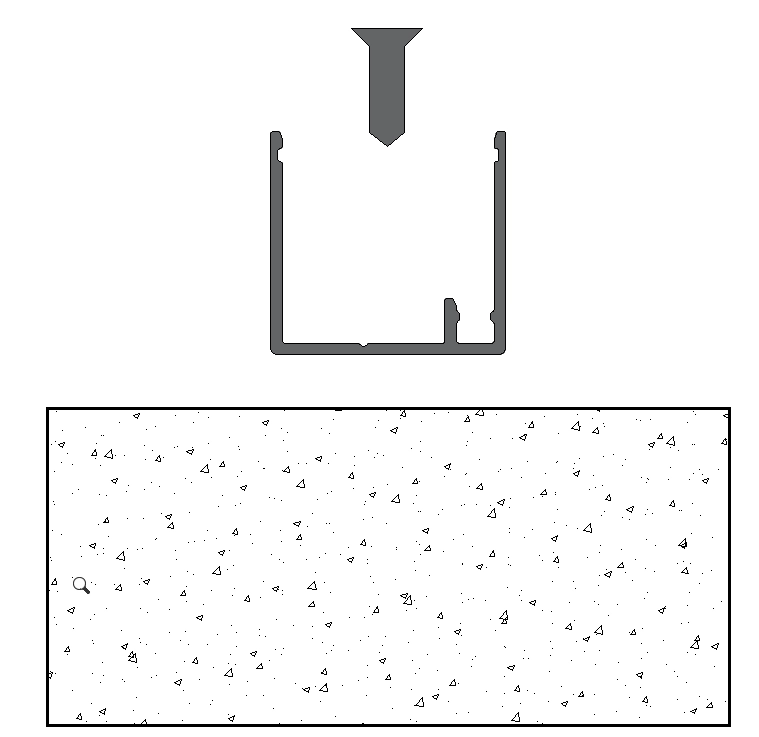

AL プロファイルを設置
面に 3.5mm ネジで固定します。

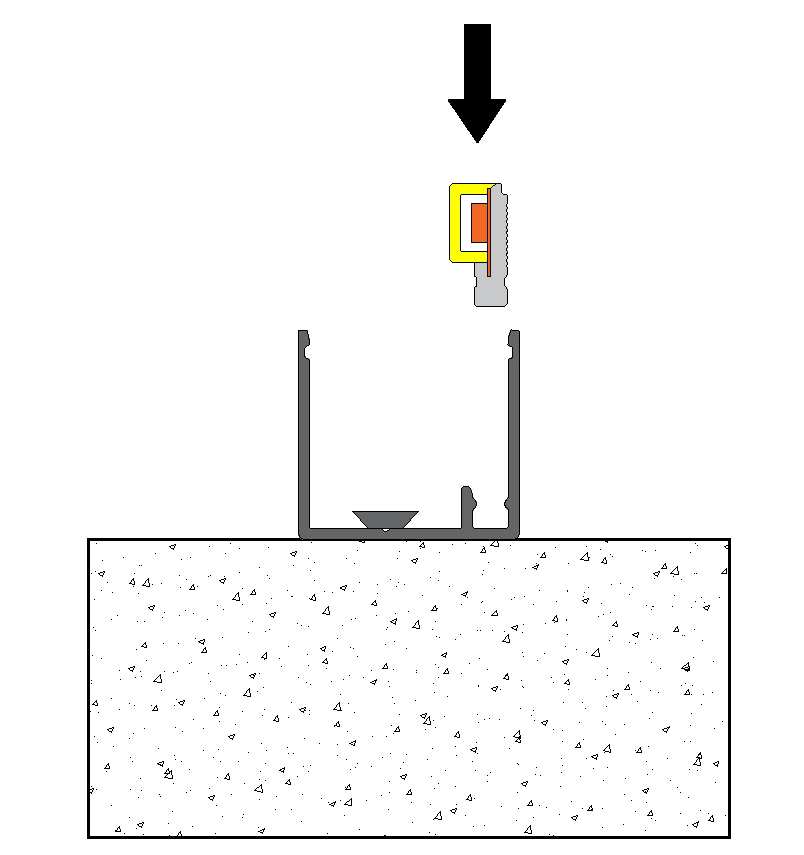

LED ストリップを AL プロファイルに押し込みます

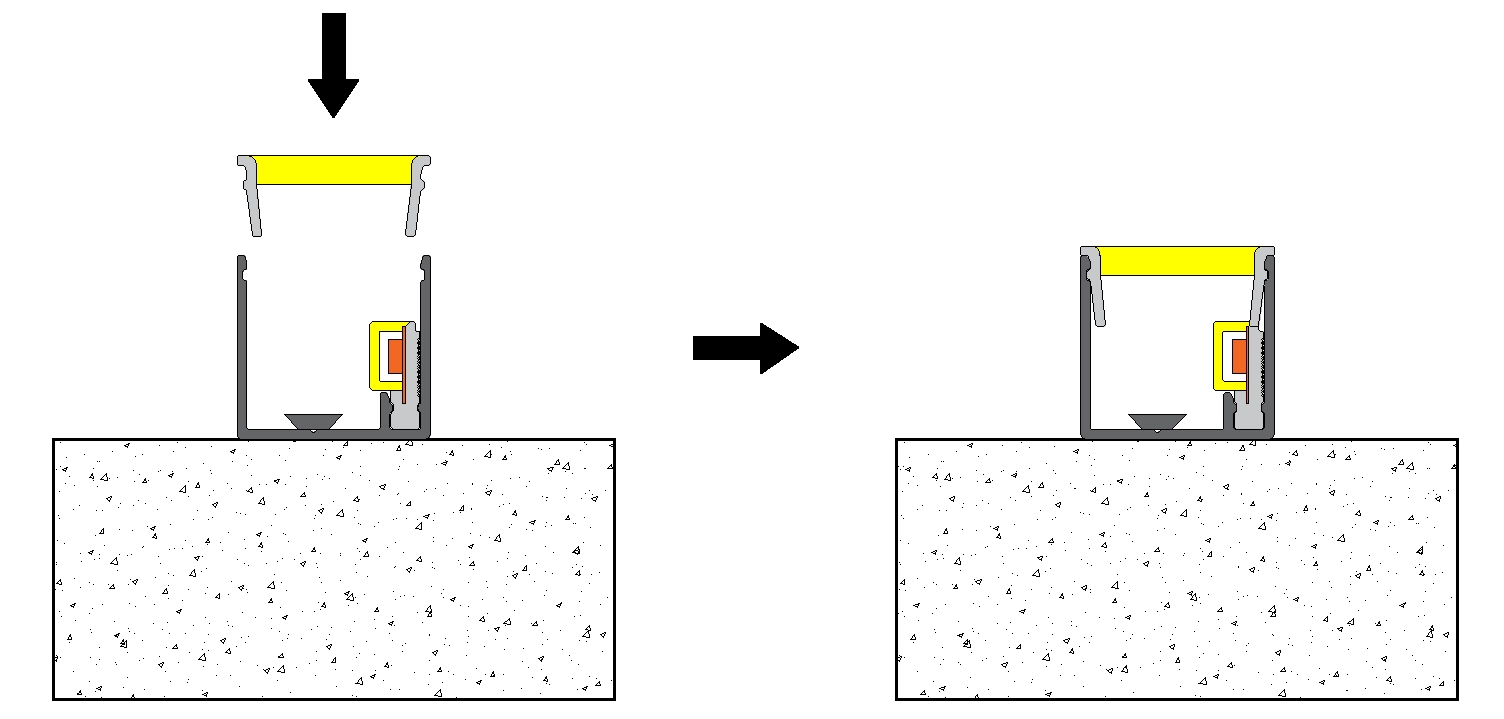

シリコンディフューザーをALプロファイルに押し込みます
