3D ベンディングフレキシブル LED ネオン: 曲面アーキテクチャの究極ガイド

曲がり、ねじれ、流れる壁をどのように照らすのでしょうか?従来の照明器具は、このような動的な表面では機能しません。 3D 曲げフレキシブル LED ネオンが決定的な答えを提供します。この技術は複雑な形状に簡単に適合し、あらゆる輪郭に沿ったシームレスな光のラインを可能にします。

穏やかな海の波のような形をした建物のファサードを考えてみましょう。ネオン ストリップはあらゆる曲線を描き、暗くなった後の建築を定義する連続した輝くリボンを作り出します。この機能により、普通の構造物がランドマークに変わります。

このガイドでは、テクノロジーについてわかりやすく説明します。実用的なインストール ロードマップを提供し、刺激的なアプリケーションを紹介します。読者は、この多用途ツールを自分のプロジェクトに適用するための知識を獲得し、曲面アーキテクチャの技術を習得します。

3DベンディングLEDネオンとは何ですか?

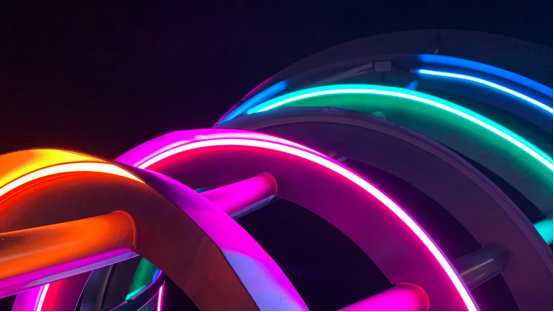

3D ベンディング LED ネオンは、建築照明における大きな進化を表しています。高温でのカスタム成形が必要な従来のガラス製ネオン管とは異なり、この最新のソリューションでは、連続した回路基板に沿って LED チップを収容する柔軟なシリコン ケースが使用されています。この構造により、デザイナーが重視する発光効果を維持しながら、ガラスの脆弱性が排除されます。シリコンのネオン ストリップは複数の方向に同時に曲がり、ガラスでは実現できない曲線を作り出します。

水平方向および垂直方向の曲げ能力

この製品の特徴は、同じ設置内で水平方向と垂直方向の両方に曲げることができることです。従来の LED ストリップは 1 つの平面に沿ってのみ曲がるため、設計の可能性が制限されていました。 16x16mm 全方向性 3D ベンディング LED ネオンフレックスである 3D1616 モデルは、この機能を明確に示しています。メーカーはこの製品を最小曲げ半径が 60mm 以上 (R>60mm) になるように設計しています。この仕様は、ストリップが性能を損なうことなく厳しい曲線を形成できることを意味します。

LED ネオンフレックスを最小半径よりも小さく曲げると、シリコンと内部 PCB に過度の負担がかかります。この過剰な歪みにより内部回路が破損し、LED の点灯不良や照明の不均一が発生します。不適切に曲げると、内部の銅配線やはんだ接合が破損し、回路の即時故障が発生する可能性があります。機械的限界を超えるとストリップに永久的な損傷が生じ、不均一な電流の流れやコンポーネントの損傷によりホットスポットが発生する可能性があります。

技術者は、最小曲げ半径 = 乗数 x フレックスの合計厚さという単純な式を使用して、設置前に正確な機械的限界を計算します。多層導体の静的曲げの場合、乗数は 12 です。専門の設置業者は、取り扱いストレスを吸収するために、この計算された曲げ半径にさらに 20 ～ 30% の安全マージンを追加します。これらの計算を尊重することで、回路の永久的な損傷や光学的歪みを防ぐことができます。

曲率しきい値を超えてプロファイルを曲げると、内部導体が損傷します。鋭い物理的折り曲げにより、表面実装された LED コンポーネントが破壊され、内部回路配線が切断され、ダークスポット、断続的なちらつき、または完全なシステム障害が発生します。また、大きな物理的ストレスによって外側の保護シリコン ケースに亀裂が入り、電気的短絡などの重大な安全上の危険が生じます。

主要な技術仕様と光出力

360 ネオン フレックスは、360 度の円弧全体にわたって照明を提供します。つまり、ストリップのすべての表面から光が均等に放射されます。この全方向性出力は、上面からのみ光を発する標準的な LED テープとは異なります。その結果、従来のネオン看板を模倣した均一な輝きが得られ、優れた耐久性を実現します。

屋外設置には適切な侵入保護定格が必要です。以下の表に、一般的なオプションの概要を示します。

IP67 定格の LED ネオン ストリップは、シリコン スリーブ処理により防水保護を実現します。標準の IP20 ストリップは、透明なシリコン チューブ内に完全に収まり、両端が密閉されています。これにより、ストリップの周囲に中空のチューブが作成され、将来のメンテナンスが可能になります。対照的に、IP68 定格のストリップは、シリコーン化合物のポッティングを備えたシリコーン スリーブを使用します。ストリップはシリコーン チューブに包まれ、液体シリコーンで満たされ、LED 回路基板を完全にカプセル化し、硬化して固体の防水バリアになります。この完全なカバーのカプセル化により、粉塵の侵入や長時間の水没に対する完全な保護が保証されます。

この製品の高い柔軟性と適切な IP の選択により、要求の厳しい建築プロジェクトに適しています。デザイナーは、特定の雰囲気に合わせて 2800K 温白色などの色温度を選択します。 360 ネオン フレックス テクノロジー、慎重な曲げ半径の遵守、適切な防水処理の組み合わせにより、曲面ファサード、螺旋階段、ダイナミックな内部天井に信頼性の高い照明を提供します。この柔軟な LED ネオンは、動作寿命を通じて一貫した照明品質を維持しながら、あらゆる輪郭に適応します。

LEDネオンフレックスの曲げと取り付け

3D 屈曲 LED ネオンの設置を成功させるには、屈曲方向を慎重に計画することから始まります。設置者は、取り付けを開始する前に、ストリップが横に曲がるか、上面に沿って曲がるかを決定する必要があります。側面を曲げると、シリコン ケースの外縁に応力がかかります。上部を曲げると、LED チップが内側のカーブに沿って圧縮されます。それぞれのアプローチはさまざまなアーキテクチャ シナリオに適していますが、計画なしにこれらを混合すると、内部回路基板に不必要な負担がかかります。

必須のツールと表面処理

インストールには適度なツールセットが必要です。取り付けには、鋭利なカッターナイフ、直定規、シリコン安全な接着剤、取り付けクリップ、清潔な糸くずの出ない布が必要です。ヒートガンを使用すると、シリコーンを柔らかくしてきつい曲線を作ることができますが、ほとんどの曲げは室温で発生します。作業面は清潔で乾燥した状態に保つ必要があります。ほこりやグリースがあると適切な接着が妨げられ、接続部分の防水シールが損なわれます。

表面処理により、設置の寿命が決まります。取り付け面はイソプロピル アルコールで徹底的に洗浄する必要があります。粗い表面では、滑らかな接触領域を作成するためにサンディングが必要です。塗装壁は接着剤を塗布する前に硬化期間が必要です。屋外に設置する場合は、防湿層と熱膨張ギャップにさらに注意を払う必要があります。

ステップバイステップの曲げと取り付けガイド

次のプロセスにより、信頼性の高いインストールが保証されます。

パスを測定します。設置者は、チョークまたは柔らかい鉛筆を使用して、取り付け面に希望の曲線を描きます。曲線の中心線に沿って全長を測定し、接続点や微調整のための余裕を追加します。

切断点に印を付けます。 360 ネオン フレックスは、長さに沿ってマークされた切断ポイントが特徴です。設置者は、測定距離を超えて最も近いマークを見つけます。これらの指定された点で切断すると、回路の完全性が維持されます。

ストリップをカットします。鋭利なカッターナイフでしっかりと 1 回カットすると、きれいな刃先が得られます。設置者は、シリコンケーシングを押しつぶすような鋸引き動作を避けます。

曲がりをテストします。取り付ける前に、設置者はトレースされたパスに沿ってストリップをゆっくりと湾曲させます。彼らは、曲げ半径が R>60mm の最小しきい値を超えていることを検証します。ストリップは、ケーシングに抵抗や目に見える応力を加えることなく、自由に湾曲する必要があります。

コネクタを適用します。設置者は、切断端に適切なコネクタを取り付けます。カチッと音がして所定の位置に収まるまで、コネクタをしっかりと押し込みます。続行する前にマルチメーターで導通を確認します。

ストリップを取り付けます。設置者は、直線部分に沿って 30 ～ 50 センチメートルごとに取り付けクリップを取り付けます。曲線部分では、約 15 ～ 20 センチメートルごとに、より狭い間隔でクリップする必要があります。クリップは自然な熱膨張を許容しながらストリップをしっかりと保持します。

電源を接続します。設置者は、ストリップを適切なサイズの電源に配線します。システムに通電する前に極性を確認します。

360 ネオンフレックスは、複合曲線を必要とする形状に合わせて自由にひねることができます。この機能により、設計者は従来の LED 製品にダメージを与える螺旋パターンや螺旋形状を作成することができます。主要な拘束は最小曲げ半径のままです。取り付け時にこの制限を超えると永久的な損傷が生じ、保証が無効になります。

適切な設置技術により、フレキシブル LED ネオン ストリップが永続的な建築上の特徴に変わります。綿密な計画、きれいな表面、丁寧な曲げを組み合わせることで、何年も長持ちする照明が生まれます。これらの手順をマスターした設置者は、曲面のファサード、起伏のある天井、彫刻的なインスタレーションに自信を持って取り組むことができます。

曲面建築への応用

ファサードと屋外壁のハイライト

360 度のネオン フレックスは、建物の外観をランドマークに変えます。この曲げ機能により、あらゆる曲線に沿って建築の輪郭をトレースできます。この素材は、従来のソースでは処理できない形状に従っています。大規模なファサード照明プロジェクトでは、ヒュームド シリコーンの耐久性がメリットとなります。この曲線的な建築アプローチが建物を定義します。曲げ加工には注意が必要です。湾曲した建築プロジェクトには、ヒュームドシリコンが最適です。

ヒュームドシリコンは5年以上黄変しません。温度変化があっても柔軟性を保ちます。紫外線にさらされると安価な材料が劣化します。高品質のLEDネオンストリップのシームレスな構造により、水による損傷を防ぎます。この材料は信頼性の高い照明を提供します。デザイナーは雰囲気に合わせて照明を調整します。連続したネオンラインの装飾美学が建物を引き立てます。 LED ネオン ストリップが壁に沿って続きます。ストリップは慎重に曲げる必要があります。

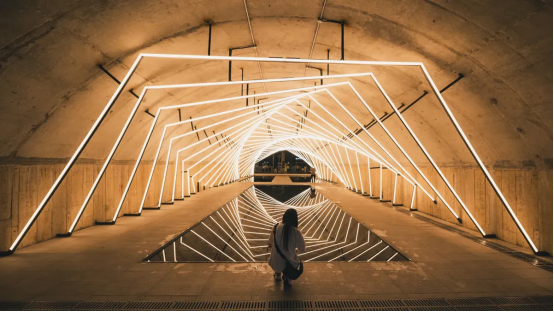

ダイナミックなインテリアと天井のデザイン

360 度のネオンフレックスにより、インテリア空間が新たな次元を獲得します。デザイナーは螺旋階段に沿って流れるようなラインを作成します。半径が小さい設計により、急なカーブが可能になります。連続したラインによる装飾効果が洗練さを加えます。この装飾的なアプローチは部屋を変えます。装飾的な照明が雰囲気を演出します。この装飾的なソリューションは、多くの用途に適しています。 360 ネオンフレックスはあらゆる表面に照明を提供します。 LED ネオンフレックスは湾曲した壁に適しています。この輝きは、没入型の建築照明体験を生み出します。温かみのある白がアーティスティックな雰囲気を演出します。アーティスティックな雰囲気がデザイン性を高めます。芸術的な雰囲気がユニークな体験を生み出します。芸術的な雰囲気が訪れる人を惹きつけます。

3D 曲げによってもたらされるデザインの自由度は、建築照明を変革します。素材は多方向に自由に曲がります。この柔軟性により、装飾看板に最適です。曲げ半径は R>60mm 以上でなければなりません。この曲げ拘束により、信頼性の高いパフォーマンスが保証されます。適切な曲げ技術により損傷を防ぎます。ストリップの曲げは曲線に沿って行われます。曲線の曲がりはストリップに追従します。設置者は曲げ半径を遵守する必要があります。この LED ネオン フレックスは、あらゆる湾曲したアーキテクチャに適応します。この建築用照明ソリューションは空間を変革します。このテクノロジーは湾曲したアーキテクチャを再定義します。照明の品質は安定したままです。 360 ネオンフレックスはあらゆるカーブに正確に追従します。

LED ネオン ストリップで避けるべきよくある間違い

過度の曲げと材料応力

最も頻繁に起こる取り付けエラーは、最小曲げ半径を超えることです。メーカーは、R>60mm のしきい値で360 ネオン フレックスを設計します。施工者がストリップをよりきつい曲線に無理に押し込むと、永久的な損傷を受ける危険があります。内部の PCB と銅配線は過度の負担がかかると折れてしまいます。この損傷により、ダークスポット、断続的なちらつき、または完全な回路障害が発生します。

ホットスポットは、過度の曲げによる別の結果を表します。曲げ半径によってシリコン ケーシングが不均一に圧縮されると、光出力が特定の領域に集中します。照明の品質が著しく低下します。 LED ネオン ストリップには、はんだ接合部に微細な亀裂が発生します。これらの亀裂は、熱膨張により弱くなった接続部にストレスがかかるため、時間の経過とともに悪化します。

設置者は取り付ける前に各曲線をテストする必要があります。彼らは意図した経路に沿ってストリップを静かに形成し、抵抗を観察します。適切な曲げ半径により、スムーズで楽なカーブが可能になります。 360 ネオン フレックスでは、シリコン表面に目に見える応力マークや白化が見られることはありません。これらの兆候は、材料が弾性限界を超えていることを示しています。

電源とコネクタの落とし穴

電源のサイジングが不適切だと、長時間使用すると電圧降下や輝度の低下が発生します。細いワイヤは抵抗を増加させ、遠端での大幅な電圧損失につながります。過負荷の変圧器は過熱し、一貫した電圧出力を維持できなくなります。どちらのシナリオでも、ストリップの長さに沿って徐々に減光します。

設置者は、LED ネオン フレックス プロジェクトについて明確な計算方法に従う必要があります。まず、1 メートルあたりのワット数で表した消費電力に設置全長を掛けます。 20 メートルの走行の場合、これは20 × W/mに等しくなります。次に、合計ワット数を 0.8 で割ることにより、20% の安全ヘッドルームを適用します。これにより、電源は最大容量の 80% 未満で動作することが保証されます。 3 番目に、最も近い標準電源サイズに切り上げられます。最小負荷で正確に定格されるユニットを決して選択しないでください。

屋外のネオン設置には防水コネクタが重要です。設置者は、コネクタの定格がストリップの IP 分類と一致していることを確認する必要があります。コネクタが一致しないと、防水システム全体が損なわれます。湿気が接続点に浸透し、露出した端子を腐食させます。この腐食は、短絡や早期故障につながります。

電圧測定により、信頼性の高い診断が可能になります。設置者は、配線の入力端と遠端の両方で電圧を測定します。差が 5% を超える場合は、過度の電圧降下を示します。ワイヤゲージをアップグレードするか、平行給電ポイントを追加すると、この問題が解決します。適切な計画を立てることで、インストールを開始する前にこれらの問題を回避できます。

3D 曲げフレキシブル LED ネオンは建築照明を再定義します。その多用途性により、設計者は従来のガラス管では追従できない曲線をトレースすることができます。耐久性の利点は明らかです。柔軟なシリコンは衝撃や天候に耐えますが、ガラスは簡単に割れます。従来のガラスの寿命は 8 ～ 15 年ですが、高品質 LED 製品は最小限のメンテナンスで 30,000 ～ 50,000 時間動作します。

市場予測はこの勢いを裏付けています。フレキシブル照明セグメントは 2033 年まで年間 5.3% で成長し、より広い市場は 2034 年まで 5.9% で拡大します。適切な曲げ技術により、この技術は専門家と上級 DIY 者の両方が利用できるようになります。半径のルールは従うのが簡単です。

この照明ソリューションを試して、次のプロジェクトを光とデザインのランドマークに変えてください。

よくある質問

3D 曲げ LED ストリップの最小曲げ半径はどれくらいですか?

360 ネオンフレックスには、最小曲げ半径R>60mm が必要です。このしきい値を下回る曲げ半径は、シリコン ケーシングに過剰な歪みを与えます。適切な曲げ半径により損傷を防ぎます。

曲げ半径は LED ネオンのフレックスにどのように影響しますか?

曲げ半径の制限を超えると、内部の PCB が損傷します。曲げ半径のコンプライアンスによりホットスポットを防止します。半径は R>60mm 以上でなければなりません。

3D曲げLEDネオンは屋外照明に使用できますか?

はい、適切な IP 定格が適用されます。 IP67 を備えた 360 ネオン フレックスは屋外で動作します。 LEDネオンストリップは耐紫外線性のためにヒュームドシリコンを使用しています。ストリップは黄ばみに強いです。半径要件によりストリップが保護されます。屋外照明には防水コネクタが必要です。 360 ネオン フレックスは天候にもうまく対応します。

設置業者は曲面建築のネオン ストリップをどのように切断したり曲げたりするのでしょうか?

設置者は、ストリップ上でマークされた切断点を見つけます。曲げ半径をテストします。曲げ半径は R>60mm 以上でなければなりません。半径により適切な曲げが保証されます。適切に曲げるとストリップが保存されます。このアプローチは、湾曲したアーキテクチャに従っています。
