これらのソリューションで超長 LED フレックス ライトの動作時の電圧降下を阻止します

住宅所有者は 30 フィートの LED ストリップ ライトの設置を完了しましたが、最後の 10 フィートがぼんやりと光るのを目にするだけでした。白色 LED が鈍い黄色に変わります。不満が募り、多くの人が製品に欠陥があると思い込んでしまいます。このシナリオは、LED ライト ストリップ自体の故障ではありません。これは電圧降下と呼ばれる予測可能な電気現象であり、これを解決する鍵は最初から電圧降下を回避することです。

LED ストリップ照明における電圧降下の一般的な症状は次のとおりです。

·ストリップの端近くの調光LED

· 特に RGB ストリップでの色の変化 (青と緑が薄れるにつれて赤が優勢になる場合があります) · 不均一な明るさ、特に白色 LED ストリップで目立ちます

・ 負荷がかかるとちらつく

この記事では、電圧降下の背後にある科学について説明し、24V システムへのアップグレードから戦略的な電力注入まで、実証済みのソリューションを提供します。これらの方法により、長さを問わず均一な明るさが保証され、問題が発生する前に電圧降下を回避できます。最終的には、読者はこの問題を永久に修正して防止し、LED ストリップ照明が完璧に動作することを保証するための明確な行動計画を立てることになります。

電圧降下を回避する方法: 主な原因の説明

電圧降下は、 LED ストリップ ライトの長さに沿って電圧が徐々に低下することを表します。この現象は、銅配線と電源線の固有抵抗によって発生します。庭の長いホースの水圧を考えてみましょう。水は蛇口では簡単に流れますが、先端に到達するまでに圧力は大幅に低下します。電圧降下の原因は単純です。抵抗は距離とともに増加し、すべてのワイヤと銅配線によって回路に抵抗が追加されます。

長期にわたるレジスタンスの役割

LED ストリップの銅配線の抵抗は、その長さに正比例します。長さが長くなると抵抗が増加し、電圧降下が大きくなります。これは、長い LED ストリップの実行で遠端の LED が暗く表示されることが多い理由を説明しています。 LED に利用可能な電圧は、電流がストリップを通過するにつれて減少します。

以下の表は、ワイヤのゲージと PCB の銅の厚さが電圧損失にどのように影響するかを示しています。

12V ストリップが 5 メートルを超えると故障する理由

24V ストリップは 2 倍長く動作できるのに、12V ストリップは 5 メートルを超えると故障するのはなぜですか?答えは電流にあります。同じ電力出力の場合、12V システムは 24V システムの 2 倍の電流を消費します。電流が増加すると、電圧降下も比例して増加します。

トラブルの最初の症状は、遠端が暗くなることです。その後、白色 LED が暖色系または黄色の色合いに変わります。この色の変化は、色の異なる LED が異なる順電圧を必要とするために発生します。電圧が青または緑の LED のしきい値を下回ると、LED は減光または消灯し、赤が優勢になります。この理解は、設計者が新しい設置時の電圧降下を回避するのに役立ちます。

数値を理解するには、次の計算を考えてください。

電圧損失の式は V_loss = I × R です。ここで、I は電流 (アンペア)、R は抵抗 (オーム) です。
18 AWG 銅線の場合、1 メートルあたりの抵抗は約 0.021 Ω です。10 メートルの走行 (戻り経路を含む) の場合、合計抵抗は約 0.21 Ω です。5 メートルの LED ストリップの電流が 1.5A であると仮定すると、電圧損失は 1.5A × 0.21Ω = 0.315V となります。この 0.315V の損失は 12V 電源の約 2.6% に相当し、一般に許容範囲内です。ただし、配線が長くなったり、ワイヤが細くなったりすると、5% を超える電圧損失が発生し、遠端で目に見える減光が発生する可能性があります。

この計算は、電圧降下の原因を理解することが、設計者が LED ストリップ ライトの長期稼働を計画するのに役立つ理由を示しています。距離、ワイヤゲージ、およびシステム電圧の組み合わせによって、長距離設置が均一に機能するかどうかが決まります。

LED ストリップ ライトの電圧降下の計算

電圧降下を計算するための基本的な式は簡単です: 電圧降下 (V) = 電流 (I) × 総抵抗 (R)。この関係は、2 つの主要な変数が結果を制御していることを示しています。電流は回路を通る電気の流れをアンペア単位で表します。抵抗には、ストリップの内部銅配線や電源をストリップに接続する電源線など、その流れを妨げるあらゆる障害物が含まれます。

簡単な式と重要な変数

いくつかの要因がこの方程式の抵抗成分に影響を与えます。導体のサイズは非常に重要であり、断面積が大きいほど抵抗が減少します。材料組成も役割を果たしており、銅はアルミニウムよりも抵抗が低くなります。走行の長さに比例して抵抗が増加し、温度も同様に抵抗に影響し、温度が高くなると抵抗が増加します。

ワイヤーゲージは抵抗値に直接影響します。 10 AWG ワイヤは 1000 フィートあたり約 1 オーム、20 AWG ワイヤは 1000 フィートあたり約 10 オーム、30 AWG ワイヤは 1000 フィートあたり約 100 オームに達します。この指数関数的な関係は、長時間の設置では適切なワイヤ ゲージの選択が重要になることを意味します。ゲージ番号が 10 減少すると、コンダクタンスは約 10 倍になります。

24V ストリップを使用した実際の例

10 メートルの 24 V LED ストリップが 1 メートルあたり 2 アンペアを消費する現実のシナリオを考えてみましょう。この設置の合計電流は 20 アンペアに達します。 1 メートルあたり約 0.021 オームの抵抗を持つ 18 AWG 電源線を使用すると、計算は次のように進みます。戻り経路を含む 10 メートルの配線の場合、総ワイヤ抵抗は約 0.21 オームに等しくなります。 20 アンペアの電流にこの抵抗を掛けると、4.2 ボルトの電圧降下が生じます。この損失は 24V 電源の 17.5% に相当します。これは、LED ストリップ ライト全体で目に見える減光を引き起こす大幅な減少です。

この例は、設計者が設置前に電圧降下を計算する必要がある理由を示しています。電源とストリップの遠端の間の距離は、パフォーマンスに直接影響します。距離が長くなると、補償するために太いワイヤまたはより高いシステム電圧が必要になります。

いくつかのオンライン計算機は、このプロセスを簡素化します。専用の LED ストリップ電圧降下計算機は 12V および 24V 入力を受け入れますが、一般的な DC 計算機は 48V システムを処理します。 Bock Lighting などのメーカーの専門ツールは、12V システムではわずか 3% (0.36V) の低下で顕著な減光が発生することを強調しています。これらのリソースでは、より太いゲージのワイヤ、より短いワイヤ長、および複数の電力注入ポイントを推奨しています。

オンライン ツールを使用すると、専門家がワイヤのタイプ、長さ、電圧、負荷を入力して、正しいワイヤ ゲージを決定できます。これらのツールは設計プロセスを合理化し、計算エラーを削減します。

公式を理解することは、設計者が各ソリューションが機能する理由を理解するのに役立ちます。電流、抵抗、電圧の関係は、特定の設置に関係なく一定のままです。

LED ストリップ照明の電圧降下を防ぐ実証済みのソリューション

実証済みの 3 つのアプローチが LED の長時間点灯の課題に対処します。各方法は基礎となる物理学に異なる角度から取り組み、設置者はそれらを組み合わせて最大限の効果を得ることができます。正しい選択は、プロジェクトの規模、予算、パフォーマンス要件によって異なります。

24V または 48V システムへのアップグレード

最も簡単な解決策には、システム電圧を上げることが含まれます。システム電圧を 12V から 24V に 2 倍にすると、同じ電力供給でも電流が半分になります。電圧降下は V_drop = I × R として計算されるため、電流が半分になると電圧降下も絶対ボルトで半分になります。ただし、パーセント降下はより高い 24V ベースラインに対して計算されるため、パーセント電圧降下は 50% ではなく 75% 減少します。この劇的な改善により、大規模なオフグリッド システムが効率をさらに高めるために圧倒的に 48 V を選択する理由が説明されます。

ほとんどの住宅プロジェクトでは、24V ストリップが最適なスポットとなります。追加の電力注入なしで最大 10 メートルの距離をサポートし、一般的な部屋の周囲と入り江の照明をカバーします。商用走行や 20 メートルを超える超長距離走行には 48V システムのメリットが得られます。これらの高電圧オプションにより、明るさを損なうことなく、広い領域での電圧降下の懸念が解消されます。また、熱の発生とエネルギーの無駄が少なくなるため、動作温度が低くなり、寿命が長くなります。従来の低電圧システムでは、長距離にわたって電圧降下が発生し、調光セクションが発生します。対照的に、48V システムでは、安定した明るさを維持しながら長時間の連続ストリップ運転が可能となり、複数の電力注入ポイントの必要性が減り、設置が簡素化されます。これにより、接合部が減り、設置がすっきりし、照明出力がより均一になります。

両端からの電力注入の実装

パワーインジェクションは、すでに 12V ストリップを使用している既存の設備に実用的なソリューションを提供します。この手法では、電源からストリップに沿った複数の点まで平行なワイヤを配線します。両端からの電力供給は、このアプローチの最も単純な形式を表します。 50 フィートのストリップの場合、電源を中央に配置し、左右に走る 25 フィートの 2 つのセクションに分割すると、ストリップ内で電流が流れる距離が効果的に半分になります。

この手順は明確な順序に従って行われます。まず、ストリップの合計長さ、合計ワット数、およびシステム電圧を計算します。次の式を使用して合計電流を決定します: 合計アンペア = 合計ストリップワット数 ÷ システム電圧。 20% の安全マージンを追加して、電源ワット数を選択してください。次に、電圧に基づいて注入ポイントを決定します。12V ストリップの場合は 5 メートルごと、24V ストリップの場合は 7 ～ 10 メートルごと、48V ストリップの場合は 15 ～ 20 メートルごとです。 3 番目に、注入ワイヤの総電流に基づいて適切なワイヤ ゲージを選択します。 4 番目に、注入ポイントの銅パッドを露出させ、ワイヤをはんだ付けするか、コネクタ ブロックを使用します。 5 番目に、正しい極性で接続します。極性を逆にすると LED が破損する可能性があります。 6 番目に、注入されるすべてのセクションに単一の電源を使用します。最後に、最大の明るさで 10 分間設置をテストし、遠端電圧が供給電圧の少なくとも 95% のままであることを確認します。

RGB または RGBW ストリップの場合、パワー インジェクタは信号の劣化も補償します。 30 メートル以上にわたって安定した制御を維持するには、12V ストリップの場合は 10 メートルごとにリピーターを設置します。これらのパワー インジェクタは電力信号とデータ信号の両方を再生成し、実行全体にわたって一貫した色と輝度を保証します。

定電流ドライバは優れた代替品を提供します。これらのデバイスは電圧を自動的に調整して安定した電流を維持し、調光を完全に排除します。 28 AWG などの細いワイヤでも、長距離の装飾ストリップに適しています。このアプローチは、コストよりも均一な明るさが重要な重要な設置に適しています。

これらの実用的なソリューションは、設置者に柔軟性を与えます。 24V へのアップグレード、複数の電力注入ポイントの実装、定電流ドライバーの選択など、それぞれの方法で根本原因に対処します。重要なのは、ストリップの最大ランレングス仕様に基づいて設置を計画し、それに応じて電源を配置することです。

適切なシステムの選択: 電圧、ワイヤゲージなど

LED 設置に適切なコンポーネントを選択するには、システム電圧と導体サイズという 2 つの重要な要素に注意する必要があります。どちらも電圧降下に直接影響し、LED ストリップ ライトが全長にわたって均一に動作するかどうかを決定します。適切な選択により、エネルギーの無駄が削減され、設置が簡素化され、高価な改造の必要がなくなります。

長時間の走行に適したワイヤ ゲージの選択

ワイヤーゲージ (AWG) は抵抗に直接影響します。ゲージ番号が小さいほど、ワイヤが太くなり、抵抗が小さくなります。 10 メートルを超える配線の場合、設置者は少なくとも 18 AWG ワイヤを選択する必要があります。 20 メートル以上にわたるプロジェクトには、14 AWG 以上の厚さが必要です。ゲージと抵抗の関係は予測可能なパターンに従います。ワイヤの太さを 2 倍にすると、電圧降下を半分に減らすことができます。

以下の表は、ワイヤのゲージと電圧が最大実行長にどのように影響するかを示しています。

適切なワイヤゲージを選択すると、ストリップの遠端での調光が防止されます。正しい選択は、総消費電流と電源とストリップ間の距離によって異なります。設置者はワイヤを選択する前に、予想される電流を計算する必要があります。この計算により、過剰な電圧損失を引き起こす過大な導体が防止されます。

12V、24V、48V システムの比較

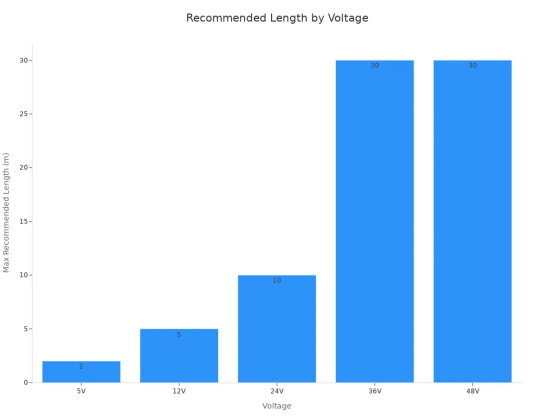

システム電圧は、電圧降下が目に見えるようになるまでに LED ストリップ ライトがどこまで動作できるかを決定します。以下の表は、各電圧オプションの推奨最大長を示しています。

同じ電力レベルの場合、12V システムは 24V システムの約 2 倍の電流を消費します。この大電流により、より太いワイヤ、より大きなコネクタ、およびより多くの電力注入ポイントが必要になります。 24V オプションは、ほとんどの住宅工事に最適です。追加のフィードなしで最大 10 メートルの走行をサポートします。 48V システムは大規模プロジェクトや長距離設置に適していますが、互換性のあるストリップと高価な電源が必要です。

設置者は、電源の配置を計画する前に、ストリップの最大ランレングスの仕様を必ず確認する必要があります。この簡単な手順により、電圧降下の問題が発生する前に防止されます。一般的なルールでは、プロジェクトの電圧を可能な限り低く保ち、電源を中央に配置して長いランを短いセクションに分割します。

この旅は抵抗の物理学から始まり、実践的な解決策で終わりました。この現象は、設計上の欠陥ではなく、解決可能なエンジニアリングの課題です。 2 つのポイントが際立っています。新規設置の場合は、24V または 48V LED ストリップ ライトを選択すると、ヘッドルームが確保され、電圧降下を軽減できます。既存の 12V LED ライト ストリップの場合、戦略的な間隔で電力を注入することで LED のパフォーマンスが回復します。電圧レベルの要件を理解することは、電圧降下を回避するのに役立ちます。設計段階でこのような計画を立てることで、コストのかかるやり直しや顧客の不満を防ぐことができます。簡単な事前計算により、一般的なコールバックが排除され、労働時間と資材が節約されます。これら 2 つの戦略は、効果的なソリューションの中核を形成します。これらのソリューションは、LED ストリップの問題を防ぎます。これらの実用的なソリューションを使用すると、超長時間の LED が均一な明るさで輝きます。

よくある質問

12V LED ストリップの推奨最大ランレングスはどれくらいですか?

12V システムは通常、電圧降下が目に見えるようになるまで最大 5 メートルの走行をサポートします。この長さを超えると、遠端は著しく暗くなります。 12V ストリップの消費電流が大きくなると、この損失が加速します。設置者は短いセクションを計画するか、長距離の場合は 24V にアップグレードする必要があります。

ワイヤーゲージは電圧降下にどのような影響を与えますか?

ワイヤが太いほど、より少ない抵抗でより多くの電流が流れます。 AWG 番号が小さいほど、導体が太くなることを意味します。 10 メートルを超える配線の場合は、18 AWG ワイヤが適切に機能します。 20 メートルにわたるプロジェクトには、14 AWG 以上の厚さが必要です。ワイヤを正しく選択すると、電圧損失が大幅に減少します。

パワーインジェクションで既存の設備を修正できますか?

はい。パワーインジェクションは、電源からストリップに沿った複数のポイントに平行なワイヤを追加します。この技術は、電気経路をより短いセグメントに分割します。 12V ストリップの場合、5 メートルごとに注入すると明るさが回復します。この方法は、システム全体を交換することなく、完成した設備を改造するのに適しています。

長期的にはどのような電圧システムを選択すべきでしょうか?

最大 15 メートルの住宅プロジェクトの場合、24V LED ストリップ ライトが最適なバランスを提供します。 20 メートルを超える商業施設では 48V システムのメリットが得られます。電圧が高くなると消費電流が減少し、電圧降下が最小限に抑えられます。電源はストリップの電圧定格と正確に一致する必要があります。

電源とストリップ間の距離はパフォーマンスにどのような影響を与えますか?

電源とストリップの遠端の間の距離は、明るさに直接影響します。配線が長くなると抵抗が増加し、電圧降下が増加します。電源をストリップの中点の近くに配置すると、有効距離が半分になります。このシンプルな配置戦略により、LED 設置全体の均一性が向上します。
