フレキシブルウォールウォッシャーとリジッドライトバー:どちらが曲面ファサードに最適ですか?

曲面のファサードには、フレキシブル ウォールウォッシャーが優れた選択肢となります。曲げて非線形の表面に適合する機能により、均一な配光と建築の緩やかなラインに沿ったシームレスな位置合わせが保証されます。リジッド ライト バーは、真っ直ぐな線形構造に適しており、隙間や重なりのない正確な方向性の洗浄を提供します。

フレキシブル ウォールウォッシャーとリジッド ライト バーの比較は、曲率の適応性、取り付けの容易さ、照明の連続性、制御オプション、表面の適合性など、いくつかの重要な要素によって決まります。各要素は、特定のプロジェクトでフィクスチャがどの程度効果的に機能するかを決定します。

この投稿では、曲面プロジェクトで適切な照明ソリューションを選択するための明確な判断と実践的なガイダンスを提供します。

直接的な答え: 曲線に対する柔軟な勝利

結論は明らかです。湾曲したファサードには柔軟なウォールウォッシャーが最適な選択肢です。照明の専門家は、建築物が曲がったり、弧を描いたり、スイープしたりする場合に、常にそれらを厳格な代替品よりも上位にランク付けします。その主な理由はその構造にあります。これらの器具は複数の軸に沿って曲がり、照明する表面の正確な形状に適合します。対照的に、リジッド ライト バーは、最高のパフォーマンスを発揮するために直線と平面を要求します。

柔軟性が重要な理由

曲面建築には根本的な課題があります。光は表面に抗うのではなく、表面に従わなければなりません。フレキシブルウォールウォッシャーは、物理的な設計によってこの問題を解決します。トップベンドモデルは垂直軸に沿って曲がり、光学レンズを曲げに対して垂直に保ちます。この方向により、光ビームが歪みなく曲面を通過し、アーチや曲面の壁の上部での照度の均一性が直接維持されます。

この適応性の背後にあるエンジニアリングは洗練されています。独立した PCB セクションは柔軟なシリコン ハウジング内で直列に接続されており、ハウジングが複合曲線に従っている場合でも、レンズは対応する LED セクションと位置合わせされたままになります。この 3D 柔軟な構造は、複雑な形状全体にわたって制御された壁洗浄ビームを維持し、曲面上の硬い器具の原因となる不均一な配光を防ぎます。

照明専門家がこれらの照明器具について挙げている利点は次のとおりです。

l複雑な建築的および芸術的な形状を実現する3D 曲線の屈曲性

l上部照明設計による 3D 曲げにより、建築の曲面への柔軟な設置が可能

lデザインの創造性と設置の柔軟性、型破りな建築空間向けに特別に設計

技術仕様はこの多用途性をサポートしています。最小曲げ半径 200mm により、これらの治具はストレスや損傷を与えることなく、きつい曲線に対応できます。低電圧 DC24V 動作により、安全性と効率性が確保されます。ビーム角度オプションの範囲は 15° ～ 60° で、特殊な用途向けには 25°×45° や 30°×60° などの追加の選択肢もあります。 IP65 ～ IP67 の保護等級は、これらの器具が屋外暴露に耐えることを意味し、光学グレードのシリコーン押出材が内部コンポーネントを保護します。最小カット長は 250 mm なので、設置者はファサードの寸法を正確に合わせることができます。

W ウォール ワッシャー システムは、曲げ機能が設計の継続性をどのように積極的にサポートするかを実証します。統一された構造は同一の断面を使用しており、曲線部分と直線部分の間のシームレスな移行を可能にします。適合する LED と光学コンポーネントにより影が除去され、一貫した出力が保証されます。曲げ機能により配光が損なわれることはなく、流体構造の形状全体にわたって配光が強化されます。

剛性バーが依然として優れている場合

リジッド ライト バーは照明環境においてその地位を維持していますが、その長所はさまざまな形状に合わせて調整されています。真っ直ぐで直線的なファサードは、これらの器具が提供する正確な方向性の洗浄の恩恵を受けます。平らな表面では、複雑な取り付けソリューションを必要とせずに、剛性バーが一貫した予測可能な照明を提供します。

角度のある建築（鋭い角、きれいなエッジ、明確な平面を持つ建物）の場合、剛性バーがシンプルさを提供します。平らな面に直接取り付けられ、特別な曲げを考慮する必要がなく、全長にわたって均一な配光を提供します。また、その構造により、一部の構成ではより高い出力が可能になり、強力な照明が必要な大規模な直線ファサードに適しています。

フレキシブル ウォールウォッシャーとリジッド ライト バーの決定は、最終的には形状によって決まります。ファサードが湾曲している場合は、柔軟性が優先されます。ファサードが真っ直ぐに延びている場合、リジッドは見事に機能します。この基本的な違いを理解することで、指定者は各プロジェクトに適切なソリューションを導き出すことができます。

フレキシブルウォールウォッシャーとリジッドライトバー: 曲率と取り付け

曲げ半径と面のフィット感

フレキシブルなウォールウォッシャーは、ファサードの正確な半径に合わせて現場で曲がります。設置者は特別な工具を使わずに、巻尺のように表面に沿って器具を円弧、波、複合曲線に合わせて成形します。最小曲げ半径 200mm により、これらの治具は光学的な位置合わせを維持しながら、建築の細部にぴったりとフィットします。柔軟なシリコンハウジング内のセグメント化された PCB 構造により、各レンズが表面に対して垂直に保たれ、困難な形状でもビーム精度が維持されます。

リジッドライトバーはまったく曲がりません。直線的なアルミニウム製ハウジングには平らな取り付け面が必要です。プロジェクトで曲面照明が必要な場合、指定者はファサードの半径に合わせて加工済みの曲面セクションまたはカスタム ブラケットを注文する必要があります。このアプローチでは、かなりの複雑さが生じます。各曲線セクションには、正確な測定、工場での製造、照明メーカーと設置チーム間の慎重な調整が必要です。工場で湾曲部分が製造されると、現場での調整はほぼ不可能になります。

表面のフィット感の違いは、取り付け中に明らかになります。柔軟なウォールウォッシャーは、建物表面の微妙な変化に追従して、不規則なファサードに自然に適応します。硬いバーではあらゆる欠陥が露出するため、表面の凹凸を補正するためにシムや調整可能なマウントが必要になります。石、ガラス、または歴史的な材料で作られた繊細なファサードの場合、柔軟な固定具により、基板を損傷する可能性があるかさばる取り付け金具を回避できます。

取り付けと設置時間

設置作業員は、フレキシブル ウォールウォッシャー プロジェクトをより迅速に完了します。この治具は真っ直ぐな長さで納品され、現場で曲げられるため、工場で製造される湾曲部分が不要になります。作業員は、標準ブラケットを使用して器具を表面に直接取り付け、建築に合わせて形状を整えます。このワークフローにより、リードタイムが短縮され、物流が簡素化されます。

湾曲したファサードに剛性バーを設置するには、別のアプローチが必要です。作業員はカスタム ブラケットを正確な角度で取り付け、既製の湾曲部分を位置合わせし、より重いコンポーネントを管理する必要があります。一貫した間隔と配光を維持するには、各セクションを慎重に配置する必要があります。このプロセスにより設置時間が増大し、位置合わせエラーのリスクが高まります。

設置に関するフレキシブル ウォールウォッシャーとリジッド ライト バーの比較では、柔軟性が優先されます。柔軟な固定具は、かさばる取り付けシステムを回避できるため、繊細なファサードや不規則なファサードに適しています。軽量で薄型の設計により、応力が曲線に沿って均等に分散され、壊れやすい表面への点荷重が軽減されます。硬いバーはブラケットの点に重量を集中させ、ファサード構造にストレスを与える可能性があります。

照明の連続性

曲線上の配光

柔軟なウォールウォッシャーは、曲線全体に沿ってシームレスな光のウォッシュを提供します。光学レンズはどの点でも表面に対して垂直を保つため、ビームはアークの一方の端からもう一方の端まで一貫した強度を維持します。人間の目は連続した建築ラインに沿った明るさのわずかな変化さえも検出するため、この均一性は重要です。柔軟な固定具は、中断することなくファサードの形状に従う滑らかな勾配を生成します。

硬いライトバーは曲面ではこの効果を実現できません。直線的なハウジングにより、ビームは曲線に沿ってさまざまな角度で表面に衝突します。その結果、照明が不均一になり、バーがファサードに近い場所では明るくなり、距離が離れると暗くなります。照明設計者は、重要な視野角での輝度測定を使用してこの品質を評価します。 65° での経験則によれば、1000 cd/m² 未満の値は快適なままであり、500 cd/m² 未満の値は優れた状態となり、200 cd/m² 未満の値は真のダークライト ステータスに達します。柔軟なウォールウォッシャーは曲線全体でこれらのしきい値を一貫して維持しますが、剛性バーは許容範囲内外に変動します。

ダークスポットを避ける

暗い斑点は、湾曲した建築上の剛性バーの最も目に見える破損を表します。直線の器具が曲面にまたがる場合、各セグメントの中点で器具とファサードの間に隙間が生じます。これらのギャップにより、視覚的な流れが中断される影のゾーンが作成されます。設置業者は多くの場合、さらに多くの器具を追加することで補おうとしますが、このアプローチでは梁の重なりや新たな不一致が生じます。

柔軟なウォールウォッシャーは、表面との継続的な接触によりこの問題を解消します。フィクスチャは曲線を完全に包み込み、影が形成されるスペースを残しません。昼光性能に関する業界標準は、有用な類似点を提供します。有効昼光照度の指標は、床面積の 50% で占有時間の少なくとも 50% が 300 ～ 3000 ルクスであることを目標としています。空間昼光自律性では、稼働年の半分の間、空間の 55% で 300 ルクスが必要です。これらのしきい値は、照明の専門家が連続性をどのように定量化するかを示しています。また、柔軟な照明器具は、硬い代替品では不可能な曲面上でもこれらの基準を満たします。

照明の連続性に関するフレキシブル ウォールウォッシャーとリジッド ライト バーの比較では、フレキシブル オプションが決定的に有利です。剛性バーは、均一な梁が中断することなく機能する直線的なファサードに適しています。湾曲した建築には表面に沿った器具が必要ですが、その性能を発揮できるのは柔軟なウォールウォッシャーだけです。

コントロールとダイナミックエフェクト

制御機能により、これらの器具は物理的な構造を超えて分離されます。フレキシブルウォールウォッシャーは通常、DMX512 プロトコルをサポートしており、ファサードをダイナミックなディスプレイに変える洗練された照明シーンを実現します。リジッド ライト バーは、通常はオン/オフの切り替えまたは基本的な調光に限定される、よりシンプルな制御スキームを提供します。この区別は、プロジェクトを静的な照明ではなく、生き生きと変化するインスタレーションとして構想する建築家にとって重要です。

DMX と基本コントロールの比較

DMX512 は、照明デザイナーにあらゆる器具に対する正確なコマンドを提供します。各ウォールウォッシャーは個別のアドレス指定に応答し、器具のグループが色を変更し、強度をシフトし、調整されたシーケンスを実行できるようにします。湾曲したファサードは、アニメーションのライト ショー、ホリデー テーマ、ブランド固有のカラー パレットのキャンバスになります。このシステムは、突然の切り替えを徐々にフェードさせることで、高級感のある外観を生み出す滑らかな色の遷移をサポートしています。

剛体バーの基本的なコントロールは別の目的を果たします。複雑さを感じることなく、信頼性が高く予測可能な照明を提供します。建物のオペレーターがスイッチを入れるか調光器を調整すると、それに応じて照明が反応します。このシンプルさは、派手さよりも一貫性が重要なプロジェクトに適しています。ただし、基本的なコントロールには固有の制限があります。

l同期されたエフェクトがない– 複数の器具で色の変更を調整したり、シーンを一緒に実行したりすることはできません。

l柔軟なシーンプログラミングができない- オペレーターは、毎日の操作、イベント、または休日に合わせてシステムを再プログラムすることはできません。

lゾーン制御なし– ファサード全体が単一ユニットとして動作し、局所的な動的な影響を防ぎます。

l滑らかな色の変化がありません– 単純な切り替えでは、段階的で滑らかな色の変化は依然として不可能です。

間違いは、目新しさよりも一貫性が重要な循環経路、駐車場の端、または医療エントリに RGBW を適用することです。動的効果を重要な経路探索や安全ゾーンから遠ざけてください。これらのルートでは、予測可能な白色光が常に勝ちます。

システムとの統合

DMX 対応の柔軟なウォールウォッシャーは、ビル管理システムとシームレスに統合されます。オペレーターは中央のダッシュボードからファサード全体を制御し、時刻、占有率、または特別なイベントに基づいてシーンをスケジュールします。このシステムは外部センサーからのトリガーを受け入れ、照明が環境条件やプログラムされたカレンダーに反応できるようにします。

基本的なコントロールを備えた剛性バーでは、統合が限定されます。これらは標準の照明回路に接続されており、ビル管理システムがオンまたはオフに切り替えることができます。この配置は単純なアプリケーションには機能しますが、現代の建築プロジェクトが要求する微妙な制御を提供することはできません。制御に関するフレキシブル ウォールウォッシャーとリジッド ライト バーの比較では、動的なプロジェクトにはフレキシブル オプションが有利ですが、シンプルさが優先される静的な設置にはリジッド バーが依然として適切です。

さまざまな表面への適応性

湾曲した不規則なファサード

柔軟なウォールウォッシャーは、 3D 曲面、円弧、不規則なパスに優れています。セグメント化された構造により、複数の平面で同時に方向を変える複合曲線をたどることができます。この適応性により、単純な形状を超えた現代建築にとって最も多用途なオプションとなっています。

さまざまなファサード素材がアダプティブライティングに独自に反応します。反射率の高いガラス表面には、ワイドビームのウォール ワッシャーと組み合わせた浅く凹んだフレキシブル リニア照明の恩恵が受けられます。デザイナーはルーバーを追加したり強度を下げたりして明るい点を制御し、夜間の奥行きと明瞭さを維持しながら建築の輪郭と眩しさを抑えます。パラメトリック メタル スキンには、モジュラー ストリップによるピクセル レベルの照明が必要です。低周波 LED ドライバーとフェードイン/フェードアウト トランジションにより、観察者を圧倒したりちらつきを引き起こすことなく、ダイナミックで視覚的に快適な効果が実現します。

穴あきまたはテクスチャード加工された表面には、別の機会が与えられます。ここでは、ポイントライトとバックライトを組み合わせた戦略が最も効果的です。ローアングルの壁洗浄がテクスチャを埋め、ポイントライトが細部を強調し、光と影の相互作用を強化して、階層的で視覚的に魅力的な夜景を作成します。石やレンガのファサードには、触覚的な暖かさと自然素材の外観を維持するために、CRI 80 以上の 2700 ～ 3000 K の温白色光が必要です。ガラスと金属の表面は、CRI 80 以上の 3500 ～ 4000 K の中間色から寒色系の色調によく反応し、現代的な明瞭さと精度を高めます。

直線および角のある表面

リジッド ライト バーは、直線的で直線的なファサードにとって依然として好ましい選択肢です。固定ハウジングは、複雑な曲げ機構を使用せずに、平面全体にわたって正確な方向性の洗浄を実現します。鋭いコーナーと明確なエッジを備えた角度のある建築では、剛性バーが直接取り付けられ、全長にわたって均一な照明が提供されます。

形状が答えを決定する場合、フレキシブル ウォールウォッシャーとリジッド ライト バーの決定は簡単になります。真っ直ぐな表面により、剛性バーが最高の効率で機能し、一貫したビーム角度と予測可能な配光を生み出すことができます。構造がシンプルなので、強力な照明を必要とする大規模でフラットなファサードの高出力構成もサポートされます。

直線セクションと曲線セクションを組み合わせた混合プロジェクトの場合、指定者はハイブリッド アプローチを選択することがよくあります。柔軟なウォールウォッシャーがスイープする円弧を処理し、剛性のバーが直線的なランをカバーします。この組み合わせにより、全体的な設計ビジョンを損なうことなく、各器具の強みが活かされます。

現実世界のアプリケーション

象徴的な曲線建築

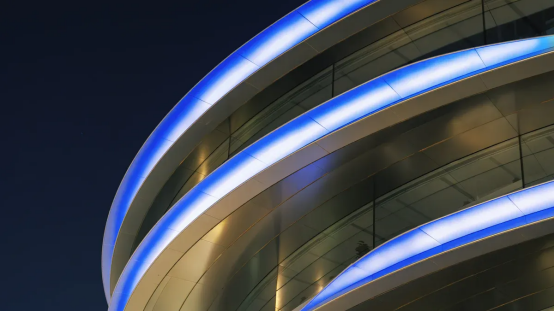

緩やかな曲線を持つスタジアム、美術館、文化センターは、フレキシブル ウォールウォッシャの明らかな利点を示しています。バクーのヘイダル・アリエフ・センターはその典型的な例を示している。流れるような白いファサードは連続的な波のように上がったり下がったりします。硬い治具はそのような形状に従うことができません。柔軟なウォールウォッシャーは構造物の輪郭に沿って曲がり、あらゆる折り目や折り目全体に均一な照明を提供します。その結果、夜間にドラマチックな存在感が生まれ、建物の建築的主張が強調されます。

Contemporary art museums frequently feature curved gallery walls and undulating exterior surfaces. These spaces demand lighting that adapts without compromising visual comfort. Flexible wallwashers mount flush against the curved surface, maintaining consistent beam angles. Visitors experience the architecture as a continuous form rather than a series of disconnected illuminated segments. The optical grade silicone housing protects LEDs while allowing the fixture to follow tight radii down to 200mm.

Sports venues present another compelling application. Modern stadium exteriors often incorporate sweeping rooflines and curved facades. Flexible wallwashers with DMX512 control enable dynamic color sequences that celebrate team victories or special events. The fixtures bend around structural columns and follow the stadium's elliptical shape. This capability transforms the venue into a landmark destination after dark.

Mixed-Use Projects

Mixed-use developments combine retail, residential, and office spaces within a single complex. These projects frequently blend straight sections with curved architectural elements. A hybrid approach delivers the best outcome. Flexible wallwashers handle the sweeping arcs and rounded corners. Rigid light bars cover the linear runs along flat facade sections. This combination leverages each fixture's strengths without compromising the overall design vision.

The Flexible Wallwasher vs Rigid Light Bar decision becomes practical when project teams evaluate each facade segment individually. A curved entrance canopy benefits from flexible fixtures that follow its radius. Adjacent straight walls use rigid bars for precise directional washing. This strategy reduces costs while maintaining visual continuity. The unified cross-section design of modern flexible systems allows seamless transitions between curved and straight sections, ensuring consistent light output across the entire installation.

Project teams should map the building's geometry before specifying fixtures. They identify every curved section and measure its radius. They mark straight runs that accept rigid bars. This assessment guides fixture selection and prevents costly on-site adjustments. The result delivers a cohesive lighting scheme that respects both the architecture and the budget.

Quick Comparison Table

The following table distills the key differences between the two fixture types. It provides a side-by-side reference for specifiers evaluating the Flexible Wallwasher vs Rigid Light Bar decision on real projects. Each row addresses one critical factor that influences fixture selection.

表には明確なパターンが示されています。柔軟な壁洗浄機は、曲面建築にとって重要なすべてのカテゴリーを支配しています。これらは形状に適応し、より迅速に設置し、均一な照明を維持し、高度な制御機能を提供します。剛性バーは、固定構造が妥協なく機能する直線面でのみ優れています。

指定子は、このテーブルを意思決定ツールとして使用する必要があります。プロジェクトの要件に照らして各行を評価できます。広々とした屋根のラインを持つスタジアムには、柔軟な固定具が提供する曲率のフィットと光の連続性が必要です。すっきりとした平らな壁を持つ本社では、効率的で予測可能な照明を得るために剛性バーを利用できます。

この比較では、コストへの影響も明らかになります。柔軟な固定具により設置の労力が軽減され、カスタム製作の必要がなくなります。曲面上の剛性バーは、特殊なブラケットと取り付け時間の延長によりコストが増加します。これらの要因は、設備の初期価格を超えてプロジェクトの総予算に影響を与えます。

照明設計者は、建物の建築図面と並行してこの表を検討することをお勧めします。彼らは、柔軟なソリューションを必要とする曲線セクションを特定します。剛性バーが適切なパフォーマンスを発揮する直線走行をマークします。この体系的なアプローチにより、各タイプの器具が最適な目的を果たすことが保証されます。

最終的な決定はジオメトリに依存します。曲面ファサードには柔軟なウォールウォッシャーが必要です。真っ直ぐなファサードは硬いバーを受け入れます。この表は、自信を持ってその決定を下すための枠組みを提供します。

推奨事項は依然として明確です。曲面ファサードの場合、照明専門家は柔軟なウォールウォッシャーを選択します。直線の場合、リジッド ライト バーが効果的に機能します。フレキシブルな治具には 4 つの重要な利点があります。治具は曲率半径に合わせてシームレスに曲がります。アーク全体にわたって均一な配光を実現します。高度な DMX コントロールはダイナミックなエフェクトをサポートします。複雑なブラケットを使用せずに、凹凸のある表面でも簡単に設置できます。

プロジェクト チームは、最初に特定のジオメトリを評価する必要があります。ファサードのすべてのセクションの曲率半径を測定します。これらは、静的または動的など、目的の照明効果を決定します。彼らは設計段階の早い段階で制御要件を評価します。この評価は、最終的なフィクスチャの選択の指針となります。

フレキシブル ウォールウォッシャーとリジッド ライト バーの決定は、形状に依存します。ファサードの曲率半径と動的ニーズを評価して、適切なソリューションを選択します。

よくある質問

柔軟なウォールウォッシャーはファサードの非常にきつい曲線にフィットできますか?

はい。フレキシブルウォールワッシャーは最小曲げ半径 200mm を実現します。これにより、光学的な位置合わせと均一な配光を維持しながら、建築の細部にしっかりとフィットすることが可能になります。

フレキシブルウォールウォッシャーは高度な照明制御システムで動作しますか?

はい。フレキシブルウォールウォッシャーは通常、DMX512 プロトコルをサポートします。これにより、動的な色の変更、ゾーン制御、および洗練された建築照明設計のためのシーンプログラミングが可能になります。

プロジェクトでフレキシブルウォールウォッシャーとリジッドライトバーを混在させることはできますか?

はい。直線セクションと曲線セクションを含む混合用途プロジェクトでは、ハイブリッド アプローチのメリットが得られます。柔軟な治具が広範囲の円弧を処理します。剛性バーが直線的な走行をカバーします。この戦略により、パフォーマンスとコストが最適化されます。

フレキシブルウォールウォッシャーは屋外設置に適していますか?

はい。フレキシブル ウォールウォッシャーは IP65 ～ IP67 の保護等級を備えています。光学グレードのシリコン押出材が内部コンポーネントを保護します。建物のファサードでの屋外暴露にも耐えます。
