壁面グレージング用の光学 LED リニア ライトのビーム角度を選択する方法

壁に完璧な垂直の光の勾配を実現することは、多くの場合困難です。デザイナーは、意図した効果を台無しにするホットスポットやダーク バンドに頻繁に遭遇します。中心となる問題は、指定者は壁面グレージング プロジェクトに対してどのビーム角度を選択すべきかということです。答えは、壁の高さ、壁からの器具の距離、表面の質感という 3 つの重要な変数によって決まります。光学レンズは、この配光の制御に必要な精度を提供します。このガイドは、明確で段階的な意思決定の枠組みを提供します。不均一な照明の問題を解決することだけに焦点を当てています。読者は、各変数を体系的に評価する方法を学びます。また、レンズ技術が最終結果にどのような影響を与えるかを理解することもできます。目標は、正しいビーム角度を選択するための実践的な知識を専門家に提供することです。このアプローチにより、あらゆる垂直面全体に滑らかで劇的な光のウォッシュが保証されます。

梁の角度を壁の高さに合わせる

壁の高さは、放牧用途の光学構成を選択する際の主な決定要因として機能します。垂直面の寸法と配光の関係は、予測可能なパターンに従います。壁が高いとより厳密な制御が必要になりますが、表面が短いと柔軟性が高まります。この力関係を理解すると、仕様プロセス全体が簡素化されます。

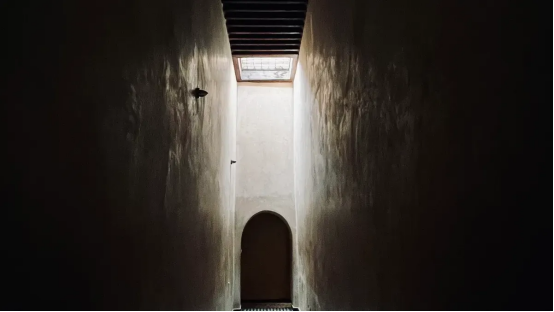

高い壁用の狭角 (10°-15°)

高い壁には独特の課題があります。光は、強度と焦点を維持しながら、垂直方向にかなりの距離を移動する必要があります。このような条件では、10° ～ 15° の狭いビーム角度が優れています。これらの緊密な分布により、光が表面にしっかりと固定され、周囲の領域への無駄な漏れを防ぎます。

景観照明の専門家は、この原理を長い間理解していました。ロイヤルヤシの幹に向かって 10 ～ 15 度の狭いスポットがあり、垂直のラインを効果的に強調します。同じ論理が建築的な放牧にも直接当てはまります。細い梁は高い面の垂直性を強調し、目を上に引き寄せて構造要素を強調します。

高い柱や狭い看板の端にある特定の建築上の特徴を強調するためのアクセントグレージングには、10°～15°の狭いビームが明示的に推奨されます。

この推奨事項の背後にある物理学は注目に値します。標準的な円形ビームでは、ホットスポットを作ったり光がこぼれたりすることなく、高い垂直面を効率的に照らすことはできません。解決策はビーム形状の変更にあります。

1.標準的な円形ビームでは、ホットスポットや光漏れを生じさせずに背の高い垂直面を効率的に照明することはできません。

2.狭い楕円形のビーム (15x60°) が光を「ブレード」に伸ばし、壁を上から下までかすめます。

3.これにより、均一な強度が得られ、石やレンガの質感が完璧に強調表示されます。

楕円形の構成は配光を根本的に変えます。円形の照明プールの代わりに、ビームは垂直に伸びます。この刃のようなパターンは壁の高さ全体をカバーし、全体的に一定の明るさを維持します。石、レンガ、漆喰などのテクスチャーのある表面は、このアプローチに特によく反応します。指向性のある光があらゆる尾根やくぼみを捉え、表面の特徴を明らかにする劇的な影を作り出します。

高さ 20 フィートを超える壁の場合は、この範囲内で最も狭いオプションが最適なパフォーマンスを発揮します。 10°の分布により、利用可能なルーメンが密なカラムに集中します。この集中により、過度の器具出力を必要とせずに、壁の上部に適切な照度が確実に届きます。設計者は、分布が狭いと、浅い角度で漏れる光が少なくなるため、通行人のまぶしさも軽減されることに注意する必要があります。

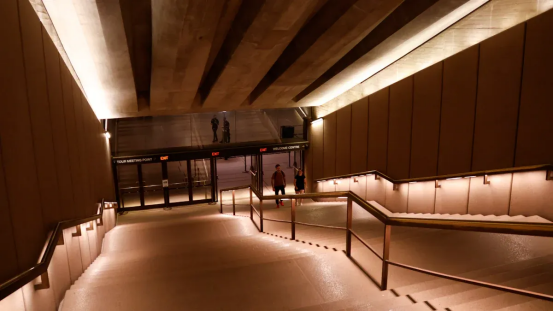

短い壁向けの広角 (30°-45°)

壁が短い場合は、まったく異なるアプローチが必要になります。高さ 10 フィート未満の表面では、細いビームを極端に集中させる必要はありません。 30° ～ 45° の広いビーム角度により、表面全体に光がより穏やかに分散されます。このよりソフトなアプローチにより、建築物を圧倒することなく滑らかで均一なウォッシュが作成されます。

36°のビーム角度は、廊下の壁洗浄に人気の選択肢です。片側に間隔を置いて配置された器具が壁を効果的に洗浄し、狭い空間をより広く感じさせるソフトな洗浄効果を生み出します。このアプリケーションでは、適度な角度によってカバレッジとコントロールのバランスがどのように保たれるかを示します。

·廊下の壁洗浄には36° のビーム角度が推奨されます。特に、壁を洗浄するために器具が片側に沿って配置されている場合に推奨されます。これにより、狭いスペースを広く感じさせるソフトな洗浄効果が得られます。

特に低い表面の場合、範囲は大幅に広がります。 90°～120°のビーム角度により、短い壁全体に光が均等に分配され、明るい円や不均一な影が避けられます。この非常に広いスプレッドは、6 フィート以下の表面で清潔でソフトな洗浄効果を実現するために不可欠であることがわかります。トレードオフとして、テクスチャ強調の低下が伴います。広角では影が平らになり、表面のレリーフが最小限に抑えられます。塗装された乾式壁や磨かれたコンクリートなどの滑らかな表面は、劇的なハイライトを必要としないため、この処理の恩恵を受けます。

狭い分布と広い分布のどちらを選択するかは、最終的には設計意図によって決まります。ドラマチックでテクスチャーのある高い表面には、厳密なコントロールが必要です。繊細で滑らかな短い表面は、より広い範囲によく反応します。ビーム角度を壁の高さに合わせることで、エネルギー効率と視覚的な快適さを維持しながら、望ましい視覚的結果が保証されます。

ビーム角度選択の主な変数

壁の高さによって基礎が決まりますが、2 つの追加変数によって最終仕様が調整されます。壁からの距離や表面の質感によって、最適なビーム角度は大幅に変化します。これらの要素を無視すると、高さに基づく選択が正しいように見えても、悪い結果が生じます。専門家は、均一な放牧を達成するために、壁の高さと並行して両方の変数を評価する必要があります。これらの要素間の相互作用によって、最終的なインスタレーションがドラマチックな質感のハイライトを生み出すか、それとも微妙で滑らかなウォッシュを生み出すかが決まります。

壁からの距離と取り付け高さ

壁からの設置距離は、光が表面全体にどのように広がるかを直接制御します。非常に近くに取り付けられた器具は、狭くて強烈な照明のストリップを生成します。この集中したバンドは、滑らかなグラデーションではなく、気が散るホットスポットを作成します。より広いビーム角は、光が表面に到達する前に横方向に拡散することで、この問題を解決します。

この関係は単純なルールに従います。近くに取り付けるには、より広い角度が必要です。壁から 2 インチ離れた場所に設置された器具は、6 インチ離れた場所に設置された器具よりも広範囲に分布する必要があります。設計者は光学構成を選択する前に正確な距離を測定する必要があります。この測定により、近接取り付け器具に対して狭すぎるビームを選択するというよくある間違いを防ぐことができます。

取り付け高さも影響します。高い位置になるほど、壁面への入射角が変わります。たとえ壁の隙間が同じであっても、8 フィートの器具は 12 フィートの器具とは異なる動作をします。距離と高さの組み合わせによって、必要な実際のビームの広がりが決まります。設計者は、設置ごとに距離と取り付け高さの比率を計算する必要があります。 1:10 以上の比率では、通常、より広い角度が必要になります。 1:20 未満の比率では、より狭い分布が効果的に実行されます。

壁からの水平オフセットと垂直取り付け高さの両方を測定します。これらの値を使用して、必要なビームの広がりを推定します。光学レンズは計算された分布と一致します。このアプローチにより、推測に頼る必要がなくなり、さまざまな条件にわたって一貫した結果が保証されます。

表面の質感と望ましい効果

表面のテクスチャは、光が壁とどのように相互作用するかを変化させます。レンガ、石、露出した骨材などの粗い素材は、滑らかな塗装面とは異なる光の捉え方をします。意図した視覚効果を実現するには、ビーム角度でこの相互作用を考慮する必要があります。

粗いテクスチャはビーム角度が狭いと有利になります。タイトな配光により、あらゆる尾根や窪みが強調される強い影が作成されます。この劇的な効果は素材の特徴を明らかにし、深みを加えます。石壁に向けて 10° ～ 15° のビームを当てると、自然の輪郭をなぞるシャープなハイライトが生成されます。滑らかな表面に同じビームを照射すると、問題のあるグレアが発生します。テクスチャーのあるファサードを扱う設計者は、利用可能な範囲の狭い方に傾く必要があります。

滑らかな表面では、厳しい反射を避けるためにより広い角度が必要です。塗装された乾式壁、磨かれたコンクリート、または金属パネルは光をより均一に反射します。これらの表面上の細いビームは、集中したグレア スポットを生成し、目の注意をそらします。 30° ～ 45° の幅広い分布により光が柔らかくなり、明るい斑点のないきれいなウォッシュが得られます。ビームが表面全体に均一に広がるにつれて、グレアのリスクが減少します。

希望する効果も選択のガイドとなります。劇的なテクスチャの強調を目指すデザイナーは、より狭い分布を選択する必要があります。繊細で均一な洗浄を求める場合は、より広い角度を選択する必要があります。ビームの角度は、見る人の空間認識を形作る創造的なツールになります。表面の質感やデザイン意図に合わせて角度を調整すると、最も満足のいく結果が得られます。

光学レンズがビーム角を形成する仕組み

光学レンズは、生の LED 出力を制御されたグレージング パターンに変換する精密なメカニズムを提供します。これらのコンポーネントは、光が壁面にどのように到達するかを決定します。光学設計は、分布の対称性とレンズ構造という 2 つの基本的な決定によって決まります。

対称分布と非対称分布

非対称レンズは、精密な屈折を利用して、壁に向かって特定の角度で光線を傾けます。一般的な構成では、出力が垂直面に向かって 25° に向けられます。この傾斜により、光が周囲の空間に外側に漏れるのを防ぎます。その結果、通行人のまぶしさが軽減され、設置効率が最大化されます。非対称の分布により、制御されたパターンで光が下方に移動し、ホットスポットを防ぎながら、明るい色合いのない垂直方向のかすれの視認性を維持します。このアプローチでは、テクスチャーが強調表示され、建築上の特徴を強調する影が作成されます。対称レンズは光を全方向に均一に広げます。彼らは効果的な放牧に必要な方向制御を欠いています。壁に対称的なビームを当てると、垂直の勾配ではなく、円形の光のプールが生成されます。非対称の構成により、光の分布が指定された表面に限定されます。この精度により、意図しない照明と合成の空光が最小限に抑えられ、測光精度とエネルギー管理が向上します。適切なセットバック距離も重要です。壁の高さの 10 分の 1 から 5 分の 1 の距離により、梁が均一に開くことができ、スカロップを防止できます。

グレージング用途のレンズタイプ

フレックス ウォール ワッシャーは各 LED 上にマイクロレンズを統合し、光を目的のビームに成形します。これらのレンズは、照明を散乱させるのではなく、建築物の上方に照明を送り込みます。 120° のフラッド分布を備えた標準的な LED ストリップでは、この効果を達成できません。マイクロ レンズ アレイは、各エミッタを個別に制御します。狭い光学系は高さ 4 メートルを超える壁に適しています。 15°または20°x45°のビーム角度により、高い表面に光を集中させます。一般的なファサードの広角は 30° ～ 45° であり、楕円形のビームは柔らかく均一な洗浄を提供します。フロストレンズまたはプリズムレンズはビームエッジを柔らかくし、ホットスポットのリスクを軽減します。調整可能なナロービーム器具により、目的の効果を柔軟に実現できます。適切なレンズを選択すると、ビームがスムーズに重なり合うため、スカロップが防止されます。非対称分布、一致したビーム角度、および適切なレンズ タイプの組み合わせにより、表面の凹凸を強調する劇的なグレージング効果が生まれます。

均一な壁面グレージングのための微調整

正しい光学構成を選択することは、最初のステップに過ぎません。シームレスな垂直グラデーションを実現するには、器具の間隔と傾きに細心の注意を払う必要があります。これら 2 つの調整により、調整が不十分なインストールで発生する明るい縞模様や暗いギャップが防止されます。この微調整段階をマスターしたデザイナーは、どんな表面でも一貫したプロフェッショナルな結果を提供します。

ホットスポット防止のための間隔と傾斜

器具の間隔は単純な規則に従います。隣接するユニット間の距離は、壁オフセットの 1.2 ～ 1.5 倍である必要があります。この比率により、重なり合うビームがスムーズにブレンドされます。間隔が広いと、器具間に暗い帯が生じます。間隔が狭いと光が無駄になり、不必要な明るさが発生します。設計者は、最終的なレイアウトを決定する前に、壁のオフセットを正確に測定する必要があります。

傾斜角も同様に重要な役割を果たします。推奨範囲は垂直から 5° ～ 30° です。この適度な傾きにより、光が 1 点に集中することなく、ビームがテクスチャーのある表面全体に均一に照射されます。傾けすぎると明るい縞が生じ、不要な注意を引きつけます。傾斜が不十分な場合、壁の上部近くに影が残ります。照準の高さは壁面の 65 ～ 70% を目標にする必要があります。この位置は、ストリートビュー角度と時間の経過による LED ルーメンの低下を考慮しています。

現場での確認で手続きは完了です。ルクスメーターは壁全体の実際の照度レベルを測定します。仮固定具を配置することで、設計者は最終的な取り付け前にさまざまな位置をテストできます。距離や傾きを少し調整すると、均一性が大幅に向上します。

適用シナリオ: ファサードと柱

建築上の特徴が異なると、異なるビーム角度が必要になります。劇的な垂直ハイライトを作成するには、列を狭い分布にする必要があります。柱、細い木、煙突などの細部に推奨される範囲は 15° ～ 30° です。国際照明デザイナー協会は、ビーム角度を建築上の特徴のサイズに合わせるようにアドバイスしています。細い梁は柱に適しており、幅の広い梁は壁部分に適しています。

·推奨ビーム角度:柱、細い木、煙突、または建築の細部には 15° ～ 30° (狭いビーム)。

·コントラスト:幅広のビームは、大きなファサードや広い表面に適しています。

テクスチャーのあるファサードには別の課題があります。 45°の広いフラッドは、よりソフトな影を備えた穏やかな拡散照明を作り出します。このアプローチでは、ファサードの外観を緩和しながら、拡散光による質感の認識を可能にします。 15°の狭いスポットは、コントラストを通じてテクスチャを強調表示しますが、より強い影を生成します。バランスのとれた効果を求めるデザイナーは、より広い分布を選択する必要があります。

最終的な選択は設計意図によって異なります。劇的な柱には、垂直性を強調する厳密なビーム角度が必要です。広大なファサードは、影を和らげ、魅力的な雰囲気を作り出す幅広い分布の恩恵を受けます。光学構成を建築上の特徴に一致させることで、望ましい視覚的結果が保証されます。

デザイナーは意思決定プロセスをシンプルな式に凝縮します。壁の高さ、壁からの距離、表面の質感を加えたものが、必要なビーム角度と等しくなります。高いテクスチャーのある壁の場合は、10° ～ 15° の狭い角度から始めて、安全な基礎を提供します。ビームを 30° ～ 45° に広げると、表面が短くなったり滑らかになったりするのに効果的です。光学レンズは、この制御に必要な精度を実現します。器具間の適切な間隔と正しい傾斜角度は、最初のビーム選択と同じくらいホットスポットを防止します。このガイドは仕様の開始点を提供します。設計者は設置前に測光データを参照して最終確認を行います。

よくある質問

ビーム角が狭すぎる、または広すぎる場合はどうなりますか?

ビームが狭すぎると、集中したホットスポットが形成され、上壁部分が暗くなります。ビームが広すぎると、光が壁を越えてこぼれ、テクスチャの強調が低下します。正しい角度により、特定の表面のカバレージと強度のバランスが取れます。

1 つの器具で壁のグレージングと壁の洗浄の両方に使用できますか?

いいえ、グレージングではテクスチャを強調するために 10° ～ 15° の狭いビームが必要です。洗浄をスムーズに行うには、30° ～ 45° の広い角度が必要です。アプリケーションごとに異なる光学構成が必要になります。設計者は、意図した効果に適したレンズを選択する必要があります。

楕円形のビームはどのようにして放牧性能を向上させるのでしょうか?

15x60°の楕円形のビームは、光を垂直に伸ばしてブレード パターンを形成します。これにより、丸い梁によくあるホットスポットが発生することなく、高い壁を均一にカバーできます。細長い分布は壁の垂直形状に一致し、無駄な光が周囲に漏れるのを防ぎます。

壁からの推奨取り付け距離はどれくらいですか?

距離は壁の高さの 10 分の 1 から 5 分の 1 である必要があります。このセットバックにより、ビームが均一に開くことができ、スカロップが防止されます。近接して取り付けるには、狭くて強い照明ストリップを避けるために、より広いビーム角度が必要です。

表面の材質はビーム角度の選択に影響しますか?

はい。レンガや石のような粗いテクスチャには、レリーフを強調する狭い角度が役立ちます。塗装された乾式壁のような滑らかな表面では、グレアやホットスポットを避けるためにより広い角度が必要です。材料の反射特性は、最適な光学構成に直接影響します。
