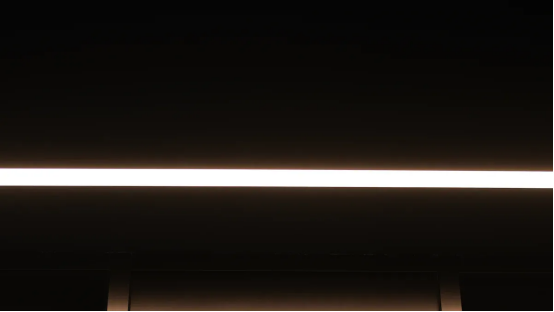

50 メートルの連続動作 LED フレックスが均一な明るさをどのように確保するのか

50 メートルの連続動作 LED フレックスは、24 V または 48 V 動作の高度な定電流技術を通じて均一な明るさを実現します。これらのシステムは、長距離にわたる電圧降下を積極的に防ぎます。標準的な LED ストリップ製品はこのテストに合格しません。その明るさは著しく弱まり、色は長いランの遠端に向かって変化します。この性能の低下により、設置者は複雑な並列配線と複数のドライバーを使用する必要があります。

この記事では、長期的なパフォーマンスの背後にある技術的なメカニズムを検証します。また、大規模な照明プロジェクトの商業的利点も調査します。読者は、高電圧動作により材料コストがどのように削減されるかを発見するでしょう。また、厚い銅の PCB が熱を効果的に管理する方法についても学びます。その結果、設置が簡単になり、コンポーネントが減り、大幅な労力の節約になります。これらの要因は、あらゆる野心的なプロジェクトの経済性を変えます。

LED フレキシブル ストリップ照明における電圧降下の課題

標準ストリップの限界

銅導体の抵抗は、LED フレキシブル ストリップ照明の長時間の連続運転にとって根本的な障害となります。電流が銅配線を流れると、固有の電気抵抗によってエネルギーの一部が熱に変換されます。このプロセスにより、電圧はストリップの長さに沿って徐々に減少します。遠端は意図したよりも少ない電力を受け取り、それが直接的に輝度の低下と不均一な照明を引き起こします。この影響の深刻さは、距離が長くなり、消費電流が大きくなり、PCB の銅重量が薄くなったり、ワイヤのゲージが小さくなったりするなど、銅の品質が低下するにつれて悪化します。

実際の測定では、この問題が明確に示されています。 24V LED ストリップ システムでは、電源は 24.0V を出力しますが、遠端の測定値は 22.4V のみです。これは、1 回の実行で合計 1.6V の電圧降下を表します。 12V システムと 24V システムを比較すると、さらに明らかな違いが明らかになります。

12V システムは、24V のシステムと比較して、大幅に高い割合の電圧を失います。この劣化は、いくつかの目に見える形で現れます。ストリップの端近くの LED の調光、青と緑が薄れるにつれて赤が優勢になる RGB 製品の色の変化、白色 LED ストリップ照明の明るさの不均一、負荷時のちらつきなどです。これらの症状により、標準製品は、安定した照明が重要となる専門的な設置には適さなくなります。

5 メートルのリンク ルール

業界は、「5 メートル リンク ルール」として知られる実用的なガイドラインでこれらの物理的制限に対応してきました。標準の 12V および 24V ストリップは、電力注入ポイントごとに特定の長さを超えることはできません。 12V システムの最大実行長は 5 メートルですが、24V システムは製品仕様に応じて 7 ～ 10 メートルまで延長されます。これらの距離を超えると、電圧降下は視覚的に許容できなくなります。

この制約により、設計者は複雑な並列配線スキームを実装する必要があります。 5 メートルの各セグメントには、独自のドライバーまたは電力注入ポイントが必要です。 50 メートルのプロジェクトでは、10 個の個別のドライバー、数十の接続ポイント、および各セグメントに適切な電力が供給されるようにするための慎重な計画が必要となる場合があります。人件費は急速に増大し、各接続ポイントに潜在的な障害箇所が生じます。この複雑さが、50 メートルの連続走行 LED フレックスがこれほど大きな進歩を示す理由を説明しています。これにより、複数のドライバーが必要なくなり、LED ストリップの長さの計画プロセス全体が簡素化されます。柔軟なストリップ自体は、相互接続されたセグメントのパッチワークではなく、単一の管理可能なコンポーネントになります。

50 メートルの連続動作 LED フレックスが電圧降下を解決する方法

50 メートルの連続走行を実現する LED フレックスは、 2つの相補的なテクノロジーによって物理的な制限を克服します。それぞれのアプローチが異なる角度から電圧降下に対処し、それらを組み合わせることで、単一の給電から可能な限り最長の動作が可能になります。

定電流 対 定電圧

定電流 (CC) と定電圧 (CV) は、根本的に異なる駆動哲学を表します。 CV システムは固定電圧を供給し、外部抵抗に依存して電流を制限します。 CC システムは、その時点で利用可能な電圧に関係なく、各 LED セグメントを流れる電流をアクティブに調整します。

拡張されたインストールでは、この区別は非常に重要です。フレキシブル ストリップに直接取り付けられた定電流IC は、LED の各シリーズ グループのローカル レギュレータとして機能します。これらの IC は、定格電流を維持するために動作をアクティブに調整し、50 メートルの走行に伴う電圧降下を補償します。距離によって電圧が低下すると、IC は定格電流を維持するために補償し、各 LED セグメントがその位置に関係なく一貫した電力を確実に受け取ることができます。これにより、電圧降下による調光効果が中和され、最初の LED から最後の LED まで同じ明るさが維持されます。

定電流ドライバーと定電圧ドライバーについて現在わかっていることに基づくと、 LED ライトには定電流がより良い選択であると言っても過言ではありません。定電流ドライバは安定したレベルの輝度を提供できるため、定電圧ドライバではちらつきが発生することがよくあります。この欠陥はまた、定電圧ドライバーを使用する LED 照明の寿命を大幅に短縮し、定電圧ドライバーを使用する LED 照明システムは一般に効率が低くなります。一般に定電流ドライバは定電圧ドライバよりも高価ですが、定電流ドライバの効率は余分なコストを十分に補ってくれます。

設置による実際的な影響は多大です。定電流ストリップのシングルエンド電源は電圧降下を発生させず、全長50mにわたって均一な明るさを維持します。この設計は、10m、20m、30m、40m、および 50m のオプションが利用可能で、最大 50m の配線をサポートします。これにより、標準的な LED ストリップ製品に必要な複数のドライバーや複雑な並列配線が不要になります。

高電圧動作 (24V/48V)

24V または 48V で動作すると、電圧降下に対する 2 番目の保護層が提供されます。電圧が高いシステムでは、同じ電力出力でも消費する電流が少なくなります。銅導体の抵抗損失は電流の二乗に比例するため、電流を減らすとストリップに沿って熱によって失われるエネルギーが大幅に減少します。

この関係により、メーカーは適切な電力を供給しながら、より細い導体を使用できるようになります。銅を薄くすることで、性能を犠牲にすることなく材料コストを削減します。その結果、ドライバーやパワーインジェクションポイントを追加することなく、最大ランレングスを実現する連続ストリップが得られます。

50 メートルの連続動作 LED フレックスの場合、定電流レギュレーションと高電圧動作の組み合わせが決定的であることがわかります。 CC IC はローカル レギュレーションを処理しますが、より高い電圧により、システムに負担をかける初期電圧降下が最小限に抑えられます。これらのテクノロジーを組み合わせることで、設計者は従来の制約を受けることなく LED ストリップの長さを計画できるようになります。フレキシブル ストリップはプロジェクト全体にわたる単一のコンポーネントとなり、設置の複雑さを軽減し、セグメント化されたシステムを悩ませる障害点を排除します。

最長ランレングスを達成するための主な機能

より厚い銅製 PCB と熱管理

PCB はLED ストリップの最大ランレングスを決定します。 50 メートルの連続稼働 LED フレックスには、6 オンス以上の厚さの銅箔が必要です。標準的なストリップには薄い銅が使用されることが多いため、長距離では過度の抵抗が発生します。銅を厚くすると、PCB トレースの単位長さあたりの電気抵抗が直接減少します。抵抗が低いということは、走行中の電圧降下が少なくなり、遠端のライトが適切な電力を確実に受け取ることができることを意味します。次の表は、この規模で一貫した照明パフォーマンスを可能にする重要な PCB 機能の概要を示しています。

これらの機能は、可能な最大ランレングスの達成に直接貢献します。熱管理も同様に重要になります。熱は劣化を早め、明るさの低下、色の変化を引き起こします。 50m の設置ではかなりの熱負荷が発生します。 2 ～ 4 オンスの二層純銅を使用した高品質 PCB により、スムーズな電流の流れが可能になり、発熱が最小限に抑えられます。これらの材料は急速な消散も促進します。フレキシブル ストリップをアルミニウム プロファイルに取り付けることで、不可欠な放熱が実現します。この重要な実践により、全長に沿った熱の蓄積が防止されます。適切な換気と統合されたヒートシンクは、長時間の稼働には不可欠です。電圧を正しく一致させると、ライトの過電力が防止されます。低ワット数のオプションを選択するか、70 ～ 80% に調光すると、熱ストレスが軽減されます。これらの手順により寿命が延び、明るさの安定性が維持されます。

シグナルインテグリティのための高度な IC チップ

内蔵ICチップにより50m全域で均一な明るさを保ちます。フレックスに統合された定電流ドライバは、各 LED セグメントへの電流をアクティブに調整します。これらのチップは、PCB 設計によって電圧降下が最小限に抑えられた後に残る電圧降下を補償します。最大ランレングスは、これらのチップの品質によって異なります。その結果、最初の点灯から最後の点灯まで一貫した明るさが得られます。

シグナルインテグリティには追加のエンジニアリングが必要です。デュアルパワーインジェクションにより、電流の流れの実効配線長が半分になります。短い電力ループにより、寄生インダクタンスが最小限に抑えられます。ローカル デカップリング コンデンサは、各ライトの近くでエネルギー リザーバーとして機能します。電圧変動を平滑化し、安定した明るさを維持します。これらの機能は、最長の走行距離を達成するために不可欠です。

アドレス指定可能なストリップは、データ送信のために特定のチップに依存します。一部のチップは、デュアル信号フローによるブレークポイント再開を提供します。 1 つのピクセルに障害が発生した場合、予備のデータ ラインによって信号が壊れたピクセルをスキップできるようになります。これにより、データ全体の損失が防止されます。他のチップはシリアル データ送信に SPI プロトコルを使用します。高速な更新と信頼性の高いデータ フローを提供します。チップの選択により、データ速度、色深度、更新レートが決まります。これらの要因により、LED ストリップの長さ全体にわたって均一な明るさが保証されます。

配線の長さを最小限に抑えると、インダクタンスと電磁干渉が減少します。敏感な信号トレースを電源トレースから分離すると、ノイズ結合が防止されます。大電流配線を外層に配線することで、銅を効果的に利用できます。露出した銅にはんだを追加すると、断面積が増加します。電流ループを小さく保つと、寄生容量が減少します。ラン全体の最大長は、これらの設計手法によって異なります。長距離にわたって信号の完全性を維持します。照明を適切に設置するには、これらの機能について慎重に計画する必要があります。

拡張 LED ランのための商用アプリケーション

建築照明と入り江の照明

建築照明には完璧な均一性が求められます。入り江、廊下、ファサードの明るさの変化はすぐに目立ち、専門的には許容できなくなります。 50メートルの連続稼働 LED フレックスは、定電流技術と厚い銅箔によってこの一貫性を実現します。このシステムは、20 メートル、30 メートル、または 50 メートルの走行にシングルエンド電力のみを必要とし、中間点の注入を完全に排除します。

この柔軟なストリップは、全長にわたって色温度偏差を 100K 未満に維持します。設計者は、目に見えるホットスポットや暗いギャップのないシームレスな光出力を実現します。最大ランレングスが 50 メートルであるということは、1 つの連続したコンポーネントが周囲の天井全体に及ぶことを意味します。このアプローチにより、標準製品に必要なセグメントのパッチワークが排除されます。

小売ディスプレイおよび屋外看板

小売環境では、一貫した魅力的な照明で製品を展示するために LED テープ ライトが必要です。 COB LED ストリップは、シームレスでドットのない照明を提供し、滑らかで継続的な輝きをもたらします。これらのストリップは低温で動作するため、LED へのストレスが軽減され、寿命が延びます。小売店のディスプレイや製品棚では、暗い部分のない広いエリアを均一に照らすことができます。

屋外看板には均一性とともに耐久性も求められます。耐候性評価により防塵性が保証され、一時的な水没にも耐えられます。耐紫外線性素材と耐候性コーティングにより、過酷な日光による劣化を防ぎます。耐候性コネクタは、さまざまな条件下でも安全性と信頼性を維持します。

商業用照明部門は、この技術から大きなメリットを得ています。従来の照明と比較して大幅なエネルギー節約が可能です。寿命が長く、長年の連続使用に耐えます。回収期間は短いです。配線の複雑さが軽減されるため、プロジェクトの完了が短縮されます。人件費の削減により、商業運営の中断が最小限に抑えられます。メンテナンスの軽減は、手の届きにくい場所で特に有益であることがわかります。

この照明ソリューションは大規模な設備を変革します。 LED ストリップの長さの計画プロセスが大幅に簡素化されます。 1 つの連続コンポーネントが複数の相互接続されたセグメントを置き換えます。設置に必要なコンポーネントと潜在的な障害点が少なくなります。あらゆる野心的なプロジェクトに対して、50 メートルの連続実行 LED フレックスは、複雑さを軽減し、総所有コストを削減しながら、一貫した美しさを実現します。

50 メートルの連続動作 LED フレックスは、定電流レギュレーション、高電圧動作、堅牢な PCB 構造を通じて均一な明るさを実現します。これらのテクノロジーが連携して、長距離にわたる電圧降下を排除します。商用プロジェクトでは、並列配線を必要としない設置の簡素化、メンテナンスコストの削減、LED ストリップ長全体にわたる一貫した美観の恩恵を受けられます。

設計者は、ソリューションを選択する前に、特定の要件を評価する必要があります。最大実行長は、製品仕様、環境条件、および電力供給の選択によって異なります。照明の専門家に相談するか、詳細な製品データシートを確認することで、大規模プロジェクトに適切な選択が可能になります。これらのリソースは、電圧要件、銅の厚さ、IC チップの品質に関する重要な情報を提供します。情報に基づいた意思決定を行うことで、コストのかかるエラーが防止され、インストール全体にわたって信頼性の高いパフォーマンスが実現されます。

よくある質問

1 つの電源装置でサポートできる最大距離はどれくらいですか?

シングルエンド電源は、中間点注入なしで 50 メートルの全長走行をサポートします。定電流設計により全長にわたって均一な明るさを維持します。インストーラーは最初に 1 つのドライバーを接続し、ストリップを継続的に実行します。これにより、従来の 5 メートルのリンク制約が完全に排除されます。

ストリップは放熱のために特別な設置が必要ですか?

アルミニウム プロファイルは、長時間の稼働に不可欠なヒートシンクを提供します。厚みのある銅 PCB により、熱源での発熱が最小限に抑えられます。プロファイル周囲の適切な換気により、熱の蓄積を防ぎます。電圧を正しくマッチングし、70 ～ 80% に調光すると、ストレスがさらに軽減されます。これらの実践により寿命が延び、明るさの安定性が維持されます。

このシステムは標準的なストリップの設置コストとどのように比較されますか?

50mの連続運転により、複数のドライバーや並列配線が不要になります。標準的な 50 メートルの設置には、10 個の個別のドライバーが必要になる場合があります。このシステムに必要なのは 1 つだけです。接続ポイントが減ると人件費が大幅に下がります。コンポーネントが少ないということは、潜在的な障害箇所も少ないことを意味します。シンプルな設計により、総設置時間が大幅に短縮されます。

この照明ソリューションは屋外でも使用できますか?

はい。耐候性バージョンは、粉塵や一時的な水没に耐えます。耐紫外線素材が日光による劣化を防ぎます。耐候性コネクタは、過酷な条件下でも信頼性を維持します。定電流技術により、環境温度の変動に関係なく一貫したパフォーマンスが保証されます。これにより、このストリップはファサード照明や屋外看板用途に適しています。

大規模プロジェクトにはどの電圧オプションが最適ですか?

48V システムは、同じ出力の場合、24V の代替システムよりも消費電流が少なくなります。電流が低いと、導体に沿った抵抗損失が減少します。これにより、パフォーマンスを維持しながら銅配線を薄くすることができます。選択は、特定の製品仕様と設置要件によって異なります。照明専門家に相談すると、最適な構成を決定できます。
